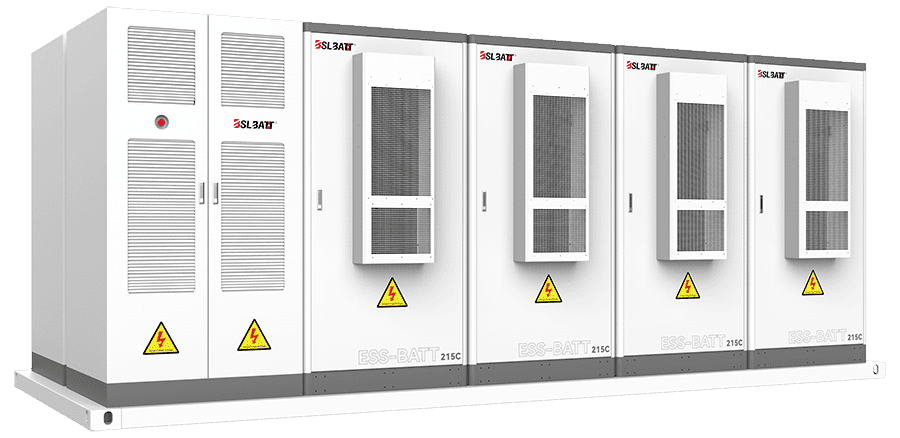

Mikrosíť 500 kW / 1 MWh
Systém pro ukládání energie z průmyslových baterií
ESS-GRID FlexiO je vzduchem chlazené průmyslové/komerční bateriové řešení ve formě děleného PCS a bateriové skříně se škálovatelností 1+N, kombinující solární fotovoltaiku, výrobu energie z nafty, síť a napájení z veřejné sítě. Je vhodné pro použití v mikrosítích, ve venkovských oblastech, v odlehlých oblastech nebo ve velkovýrobách a farmách, stejně jako pro nabíjecí stanice pro elektromobily.

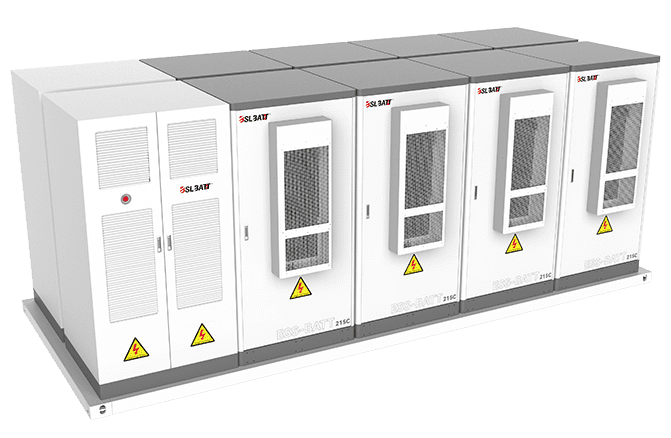

Systém skladování energie pro komerční a průmyslové účely s výkonem 500 kW/1 MWh na klíč
Řada FlexiO je vysoce integrovaný systém bateriového úložiště energie (BESS) navržený pro optimalizaci výkonu a snížení nákladů pro stacionární komerční a průmyslové aplikace úložiště energie.
● Kompletní řešení scénářů
● Vytvoření úplného ekosystému
● Nižší náklady, vyšší spolehlivost
Proč řada ESS-GRID FlexiO?
● FV + SKLADOVÁNÍ ENERGIE + NAFTA
Hybridní energetický systém, který kombinuje fotovoltaickou výrobu energie (DC), systém pro ukládání energie (AC/DC) a dieselový generátor (který obvykle dodává střídavý proud).
● VYSOKÁ SPOLEHLIVOST, DLOUHÁ ŽIVOTNOST
10letá záruka na baterii, pokročilá patentovaná technologie LFP modulu, životnost až 6000 cyklů, inteligentní program regulace teploty pro zvládání chladu a horka.
● FLEXIBILNĚJŠÍ, VYSOKÁ ŠKÁLOVATELNOST
Jednoduchá bateriová skříň 241 kWh, rozšiřitelná dle potřeby, podporuje rozšíření AC i DC.
● VYSOKÁ BEZPEČNOST, VÍCEVRSTVÁ OCHRANA
3úrovňová architektura protipožární ochrany + inteligentní centrum správy BMS (přední světová technologie správy baterií, včetně duální integrace aktivní a pasivní protipožární ochrany, nastavení produktu zahrnuje protipožární ochranu na úrovni PACK, protipožární ochranu na úrovni clusteru a protipožární ochranu na úrovni dvou komor).
●ADAPTIVNÍ ŘÍZENÍ
Systém využívá přednastavené logické algoritmy pro řízení stejnosměrného propojení, čímž efektivně snižuje závislost na systému řízení energie EMS a tím i celkové náklady na používání.
●TECHNOLOGIE 3D VIZUALIZACE
Displej nabízí intuitivní a interaktivní monitorovací a řídicí zážitek, protože zobrazuje stav každého modulu v reálném čase stereoskopickým trojrozměrným způsobem.

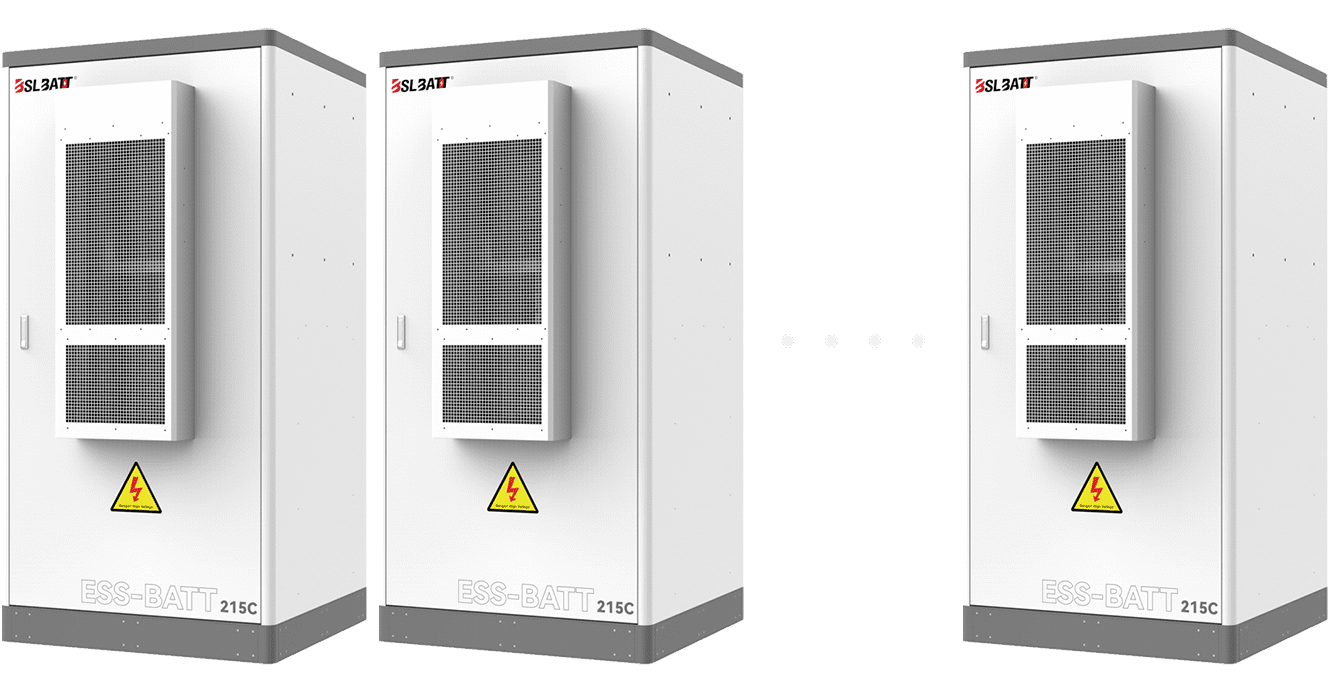

Rozšíření na straně stejnosměrného napájení pro delší dobu zálohování
5 ~ 8 ESS-BATT 241C, pokrytí 2-4 hodiny záložního napájení

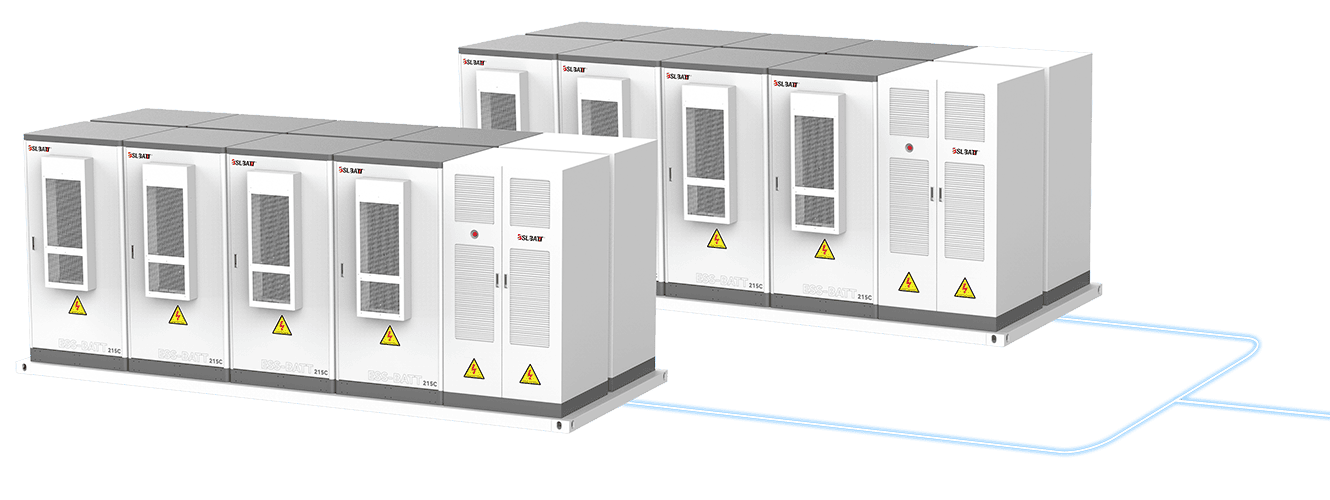

Rozšíření na straně střídavého proudu poskytuje větší výkon
Snadno upgradovatelný úložný systém energie z 500 kW na 1 MW, který dokáže uložit až 3,8 MWh energie, což stačí k napájení průměrně 3 600 domácností po dobu jedné hodiny.

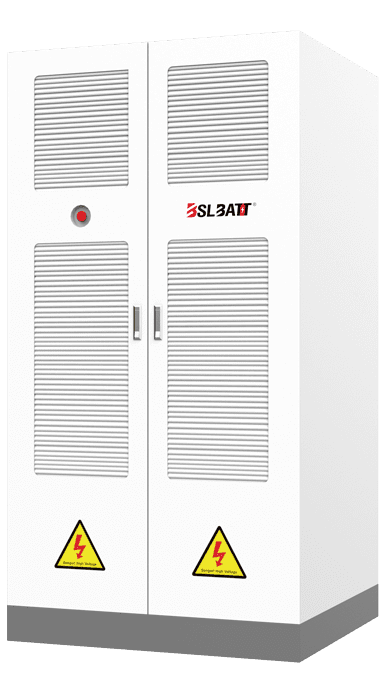

| Obrázek | Model | ESS-GRID P500E |
 | AC (připojeno k síti) | |
| Jmenovitý střídavý výkon PCS | 500 kW | |
| Maximální střídavý výkon PCS | 550 kW | |
| Jmenovitý střídavý proud PCS | 720A | |
| Maximální střídavý proud PCS | 790A | |
| Jmenovité střídavé napětí PCS | 400 V, 3 W + PE / 3 W + N + PE | |
| Jmenovitá střídavá frekvence PCS | 50/60±5 Hz | |
| Celkové harmonické zkreslení proudu THDI | <3 % (jmenovitý výkon) | |
| Účiník | -1 přeběh ~ +1 hystereze | |
| Celková míra harmonického zkreslení napětí THDU | <3 % (lineární zatížení) | |
| AC (strana zátěže mimo síť) | ||
| Jmenovité napětí zátěže | 400 V AC, 3 W + PE / 3 W + N + PE | |
| Napětí zátěže Frekvence | 50/60 Hz | |
| Přetížitelnost | 110 % dlouhodobý provoz; 120 % 1 minuta | |
| THDu pro výstup mimo síť | ≤ 2 % (lineární zatížení) | |
| Strana DC | ||
| Rozsah napětí stejnosměrné strany PCS | 625~950V (třífázové třívodičové) / 670~950V (třífázové čtyřvodičové) | |
| Maximální proud na straně stejnosměrného proudu PCS | 880A | |
| Systémové parametry | ||
| Třída ochrany | IP55 | |
| Stupeň ochrany | I | |
| Izolační režim | Izolace transformátoru: 500 kVA | |
| Vlastní spotřeba | <100 W (bez transformátoru) | |
| Zobrazit | Dotykový LCD displej | |
| Relativní vlhkost | 0~95 % (bez kondenzace) | |
| Hladina hluku | Méně než 78 dB | |
| Okolní teplota | -25℃~60℃ (snížení výkonu nad 45℃) | |
| Způsob chlazení | Inteligentní chlazení vzduchem | |
| Nadmořská výška | 2000 m (snížení výkonu nad 2000 m) | |
| Komunikace BMS | MŮŽE | |
| Komunikace záchranné služby | Ethernet / 485 | |
| Rozměry (Š*H*V) | 1450*1000*2300 mm | |
| Hmotnost (přibližně s baterií) | 1700 kg ± 3 % | |

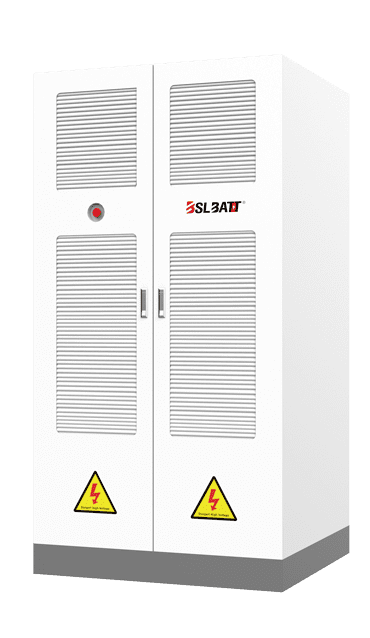

| Obrázek | Model | ESS-GRID P500L |
| Jmenovitý výkon fotovoltaiky (DC/DC) | 500 kW |
| Rozsah stejnosměrného napětí FV (strana nízkého napětí) | 312V~500V | |
| Maximální stejnosměrný proud FV systému | 1600A | |
| Počet obvodů FV MPPT | 10 | |
| Stupeň ochrany | IP54 | |
| Stupeň ochrany | I | |
| Zobrazit | Dotykový LCD displej | |
| Relativní vlhkost | 0~95 % (bez kondenzace) | |
| Hladina hluku | Méně než 78 dB | |
| Okolní teplota | -25℃~60℃ (snížení výkonu nad 45℃) | |
| Metoda chlazení | Inteligentní chlazení vzduchem | |
| Komunikace záchranné služby | Ethernet / 485 | |
| Rozměry (Š*H*V) | 1300*1000*2300 mm | |
| Hmotnost | 500 kg ± 3 % |

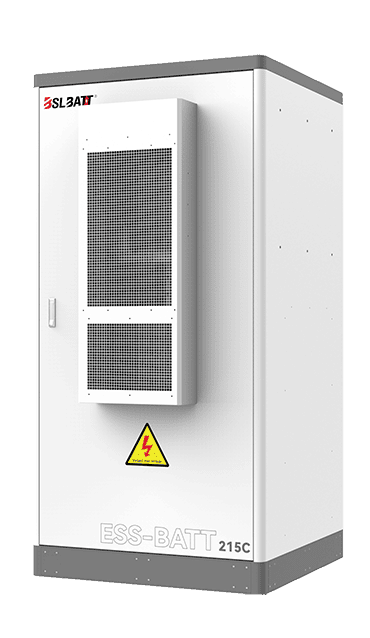

| Obrázek | Číslo modelu | ESS-GRID 241C |
 ESS-BATT Cubincon 200 kWh / 215 kWh / 225 kWh / 241 kWh | Jmenovitá kapacita baterie | 241 kWh |
| Jmenovité napětí systému | 768V | |
| Rozsah napětí systému | 672 V ~ 852 V | |
| Kapacita buňky | 314Ah | |
| Typ baterie | LiFePO4 baterie (LFP) | |
| Sériovo-paralelní zapojení baterie | 1P*16S*15S | |
| Maximální nabíjecí/vybíjecí proud | 157A | |
| Stupeň ochrany | IP54 | |
| Stupeň ochrany | I | |
| Chlazení a vytápění klimatizací | 3kW | |
| Hladina hluku | Méně než 78 dB | |
| Metoda chlazení | Inteligentní chlazení vzduchem | |
| Komunikace BMS | MŮŽE | |
| Rozměry (Š*H*V) | 1150*1430*2300 mm | |
| Hmotnost (přibližně s baterií) | 3310 kg±3 % | |
| Systém využívá 5 klastrů baterií o kapacitě 241 kWh s celkovým výkonem 1,205 MWh. | ||
