Baterioj en Serio kaj Paralelo: Ĉefa Gvidilo

Afiŝtempo: majo-08-2024

  • sns04
  • sns01
  • sns03
  • tvitero
  • youtube

Kiel inĝeniero pasia pri daŭripova energio, mi kredas ke regi bateriokonektojn estas decida por optimumigi renovigeblajn sistemojn. Dum serioj kaj paraleloj ĉiu havas sian lokon, mi aparte entuziasmas pri serio-paralelaj kombinaĵoj. Ĉi tiuj hibridaj agordoj ofertas senekzemplan flekseblecon, permesante al ni agordi tension kaj kapaciton por maksimuma efikeco. Dum ni antaŭenpuŝas al pli verda estonteco, mi atendas vidi pli novigajn bateriajn agordojn aperantajn, precipe en loĝdoma kaj krad-skala energistokado. La ŝlosilo estas ekvilibrigi kompleksecon kun fidindeco, certigante ke niaj baterisistemoj estas kaj potencaj kaj fidindaj.

Imagu, ke vi starigas sunenergian sistemon por via eksterreta kabano aŭ konstruas elektran veturilon de nulo. Vi havas viajn kuirilarojn pretaj, sed nun venas decida decido: kiel vi konektas ilin? Ĉu vi devus kabligi ilin en serio aŭ paralela? Ĉi tiu elekto povas fari aŭ rompi la agadon de via projekto.

Baterioj en serioj kontraŭ paralela—ĝi estas temo, kiu konfuzas multajn DIY-entuziasmulojn kaj eĉ kelkajn profesiulojn. Kompreneble, ĉi tiu estas unu el la demandoj, kiujn la teamo de BSLBATT ofte faras niaj klientoj. Sed ne timu! En ĉi tiu artikolo, ni senmistifikos ĉi tiujn konektajn metodojn kaj helpos vin kompreni kiam uzi ĉiun.

Ĉu vi scias, ke kabligi du 24V-kuirilarojn en serio donas al vi48V, dum ligante ilin paralele tenas ĝin ĉe 12V sed duobligas la kapaciton? Aŭ ke paralelaj konektoj estas idealaj por sunsistemoj, dum serioj ofte estas pli bonaj por komerca energistokado? Ni plonĝos en ĉiujn ĉi tiujn detalojn kaj pli.

Do ĉu vi estas semajnfina fandisto aŭ sperta inĝeniero, legu plu por regi la arton de bateriaj konektoj. Ĝis la fino, vi memfide kablos bateriojn kiel profesiulo. Ĉu vi pretas plifortigi viajn sciojn? Ni komencu!

Ĉefaj Takeaways

  • Seriokonektoj pliigas tension, paralelaj ligoj pliigas kapaciton
  • Serio estas bona por alttensiaj bezonoj, paralela por pli longa rultempo
  • Serio-paralelaj kombinaĵoj ofertas flekseblecon kaj efikecon
  • Sekureco estas kerna; uzu taŭgan ilaron kaj kongruu bateriojn
  • Elektu laŭ viaj specifaj postuloj pri tensio kaj kapacito
  • Regula prizorgado plilongigas baterian vivon en ajna agordo
  • Altnivelaj agordoj kiel serio-paralela bezonas zorgan administradon
  • Konsideru faktorojn kiel redundo, ŝargado kaj sistema komplekseco

Komprenante Bateriajn Bazojn

Antaŭ ol ni plonĝi en la komplikaĵojn de serioj kaj paralelaj ligoj, ni komencu kun la bazaĵoj. Kion precize ni traktas kiam ni parolas pri kuirilaroj?

Baterio estas esence elektrokemia aparato kiu stokas elektran energion en kemia formo. Sed kiuj estas la ŝlosilaj parametroj, kiujn ni devas konsideri kiam vi laboras kun kuirilaroj?

  • Tensio:Ĉi tio estas la elektra "premo" kiu puŝas elektronojn tra cirkvito. Ĝi estas mezurita en voltoj (V). Tipa aŭtobaterio, ekzemple, havas tension de 12V.
  • Ampereco:Tio rilatas al la fluo de elektra ŝargo kaj estas mezurita en amperoj (A). Pensu pri ĝi kiel la volumo de elektro fluanta tra via cirkvito.
  • Kapacito:Tio estas la kvanto de elektra ŝargo, kiun baterio povas stoki, kutime mezurita en amperhoroj (Ah). Ekzemple, baterio de 100 Ah teorie povas provizi 1 amperon dum 100 horoj, aŭ 100 amperojn dum 1 horo.

Kial ununura kuirilaro povus ne sufiĉi por iuj aplikoj? Ni konsideru kelkajn scenarojn:

  • Tensiaj Postuloj:Via aparato eble bezonos 24V, sed vi havas nur 12V-kuirilarojn.
  • Kapacaj Bezonoj:Ununura baterio eble ne daŭras sufiĉe longe por via eksterreta suna sistemo.
  • Potencaj Postuloj:Iuj aplikoj postulas pli da fluo ol unu kuirilaro povas sekure provizi.

Jen kie konekto de baterioj en serio aŭ paralelo eniras. Sed kiel precize diferencas ĉi tiuj rilatoj? Kaj kiam vi elektu unu super la alia? Restu agordita dum ni esploras ĉi tiujn demandojn en la sekvaj sekcioj.

Konektante Bateriojn en Serio

Kiel ĝuste ĉi tio funkcias, kaj kio estas la avantaĝoj kaj malavantaĝoj?

Kiam ni konektas bateriojn en serio, kio okazas al la tensio kaj kapablo? Imagu, ke vi havas du 12V 100Ah-kuirilarojn. Kiel ilia tensio kaj kapacito ŝanĝiĝus se vi kabligus ilin en serio? Ni malkonstruu ĝin:

Tensio:12V + 12V = 24V
Kapacito:Restas ĉe 100 Ah

Interese, ĉu ne? La tensio duobliĝas, sed la kapablo restas la sama. Ĉi tio estas la ŝlosila karakterizaĵo de seriokonektoj.

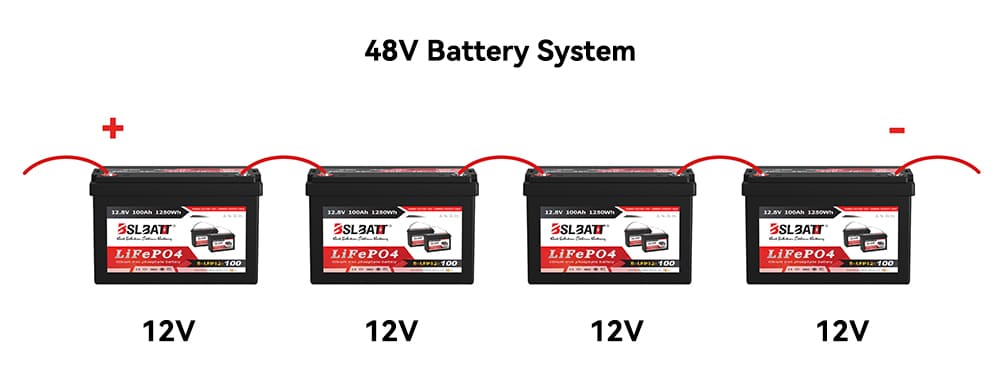

Baterioj en Serio

Do kiel vi efektive dratas bateriojn en serio? Jen simpla paŝo-post-paŝa gvidilo:

1. Identigu la pozitivajn (+) kaj negativajn (-) finaĵojn sur ĉiu baterio
2. Konektu la negativan (-) terminalon de la unua baterio al la pozitiva (+) terminalon de la dua baterio
3. La restanta pozitiva (+) fina stacio de la unua baterio fariĝas via nova pozitiva (+) eligo
4. La restanta negativa (-) fina stacio de la dua baterio fariĝas via nova negativa (-) eligo

Sed kiam vi elektu seriokonekton super paralela? Jen kelkaj oftaj aplikoj:

  • Komerca ESS:Multaj komercaj energistokaj sistemoj uzas seriokonekton por atingi pli altajn tensiojn
  • Hejmaj Sunsistemoj:Seriokonektoj povas helpi kongrui invetilenigpostuloj
  • Golfĉaroj:Plej multaj uzas 6V bateriojn en serio por atingi 36V aŭ 48V sistemojn

Kio estas la avantaĝoj de seriokonektoj?

  • Pli alta tensio eligo:Ideala por alt-potencaj aplikoj
  • Reduktita nuna fluo:Ĉi tio signifas, ke vi povas uzi pli maldikajn dratojn, ŝparante kostojn
  • Plibonigita efikeco:Pli altaj tensioj ofte signifas malpli da energiperdo en dissendo

Tamen, seriokonektoj ne estas sen malavantaĝoj.Kio okazas se unu kuirilaro en la serio malsukcesas? Bedaŭrinde, ĝi povas detrui la tutan sistemon. Ĉi tiu estas unu el la ŝlosilaj diferencoj inter kuirilaroj en serio kontraŭ paralela.

Ĉu vi komencas vidi kiel serioj konektoj povus kongrui en via projekto? En la sekva sekcio, ni esploros paralelajn konektojn kaj vidos kiel ili komparas. Kio laŭ vi estos pli bona por pliigi rultempon—serio aŭ paralelo?

Konektante Bateriojn en Paralela

Nun kiam ni esploris seriokonektojn, ni turnu nian atenton al paralela kablado. Kiel ĉi tiu metodo diferencas de serio, kaj kiajn unikajn avantaĝojn ĝi ofertas?

Kiam ni konektas bateriojn paralele, kio okazas al la tensio kaj kapablo? Ni uzu niajn du bateriojn de 12V 100Ah denove kiel ekzemplon:

Tensio:Restas ĉe 12V
Kapacito:100 Ah + 100 Ah = 200 Ah

Rimarku la diferencon? Male al serioligoj, paralela drataro tenas la tensio konstanta sed pliigas la kapaciton. Ĉi tiu estas la ŝlosila distingo inter baterioj en serioj kontraŭ paralela.

Do kiel vi kabligas bateriojn paralele? Jen rapida gvidilo:

1. Identigu la pozitivajn (+) kaj negativajn (-) finaĵojn sur ĉiu baterio
2. Konektu ĉiujn pozitivajn (+) terminalojn kune
3. Konektu ĉiujn negativajn (-) terminalojn kune
4. Via eliga tensio estos la sama kiel ununura kuirilaro

BSLBATT provizas 4 akcepteblajn bateriajn paralelligmetodojn, la specifaj operacioj estas kiel sekvas:

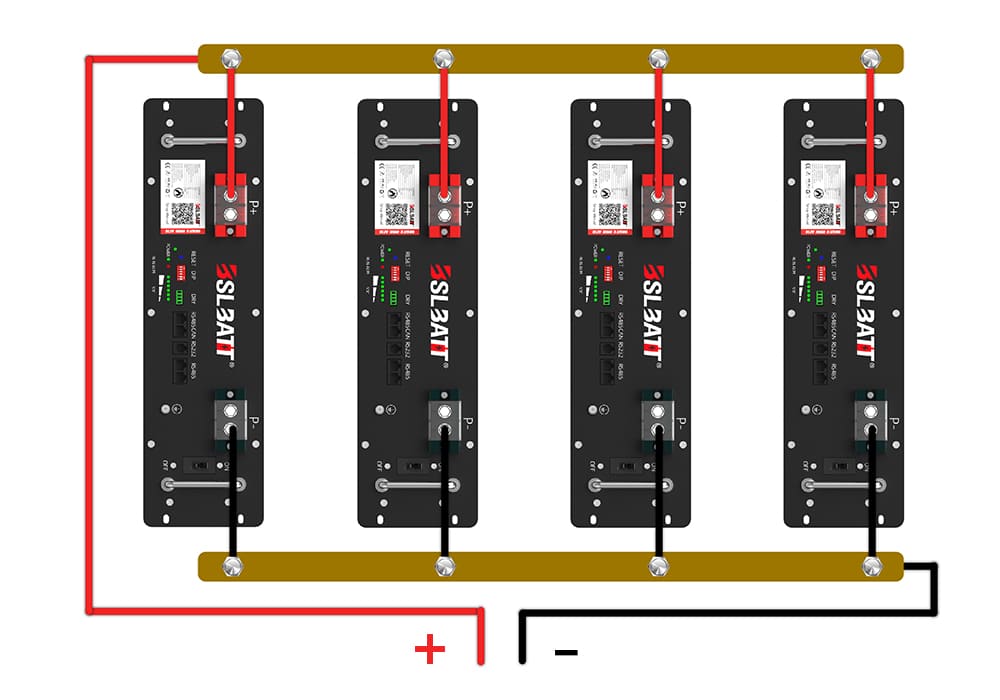

BUSBAROJ

Busbaroj

Duonvoje

Duonvoje

Diagonale

Diagonale

Afiŝoj

Afiŝoj

Kiam vi povus elekti paralelan konekton super serio? Iuj komunaj aplikoj inkluzivas:

  • RV-domaj baterioj:Paralelaj konektoj pliigas rultempon sen ŝanĝado de sistema tensio
  • Eksterretaj sunsistemoj:Pli da kapablo signifas pli da energistokado por nokta uzo
  • Maraj aplikoj:Boatoj ofte uzas paralelajn bateriojn por plilongigita uzo de enŝipa elektroniko

Kio estas la avantaĝoj de paralelaj konektoj?

  • Pliigita kapablo:Pli longa rultempo sen ŝanĝado de tensio
  • Redundo:Se unu kuirilaro malsukcesas, aliaj ankoraŭ povas provizi potencon
  • Pli facila ŝargado:Vi povas uzi norman ŝargilon por via kuirilaro

Sed kio pri malavantaĝoj?Unu ebla problemo estas, ke pli malfortaj baterioj povas malplenigi pli fortajn en paralela aranĝo. Tial estas grave uzi bateriojn de la sama tipo, aĝo kaj kapacito.

Ĉu vi komencas vidi kiel paralelaj konektoj povus esti utilaj en viaj projektoj? Kiel vi pensas, ke la elekto inter serio kaj paralelo povus influi la baterian vivdaŭron?

En nia sekva sekcio, ni rekte komparos seriojn kontraŭ paralelajn konektojn. Kiu vi pensas eliros super viaj specifaj bezonoj?

Komparante Seriojn kontraŭ Paralelaj Konektoj

Nun kiam ni esploris kaj seriojn kaj paralelajn konektojn, ni metu ilin kap-al-kape. Kiel ĉi tiuj du metodoj amasiĝas unu kontraŭ la alia?

Tensio:
Serio: Pliiĝoj (ekz. 12V +12V= 24V)
Paralela: Restas la sama (ekz. 12V + 12V = 12V)

Kapacito:
Serio: Restas la sama (ekz. 100 Ah + 100 Ah = 100 Ah)
Paralele: Pliiĝoj (ekz. 100Ah + 100Ah = 200Ah)

Aktualo:
Serio: Restas la sama
Paralele: Pliiĝoj

Sed kian agordon vi elektu por via projekto? Ni malkonstruu ĝin:

Kiam elekti serion:

  • Vi bezonas pli altan tensio (ekz. 24V aŭ 48V sistemoj)
  • Vi volas redukti kurentfluon por pli maldika drataro
  • Via aplikaĵo postulas pli altan tension (ekz. multajn trifazajn sunsistemojn)

Kiam elekti paralelon:

  • Vi bezonas pli da kapablo/pli longa rultempo
  • Vi volas konservi vian ekzistantan sisteman tension
  • Vi postulas redundon se unu kuirilaro malsukcesas

Do, kuirilaroj en serio kontraŭ paralela - kio estas pli bona? La respondo, kiel vi verŝajne divenis, dependas tute de viaj specifaj bezonoj. Kio estas via projekto? Kiu agordo laŭ vi funkcius plej bone? Diru al niaj inĝenieroj viajn ideojn.

Ĉu vi sciis, ke iuj aranĝoj uzas ambaŭ seriojn kaj paralelajn konektojn? Ekzemple, 24V 200Ah sistemo povus uzi kvar 12V 100Ah baterioj - du paralelaj aroj de du baterioj en serio. Ĉi tio kombinas la avantaĝojn de ambaŭ agordoj.

Altnivelaj Agordoj: Serio-Paralelaj Kombinaĵoj

Ĉu vi pretas porti vian baterioscion al la sekva nivelo? Ni esploru kelkajn altnivelajn agordojn, kiuj kombinas la plej bonan el ambaŭ mondoj - serioj kaj paralelaj konektoj.

Ĉu vi iam scivolis, kiel grandskalaj bateriaj bankoj en sunaj bienoj aŭ elektraj veturiloj sukcesas atingi kaj altan tension kaj altan kapaciton? La respondo kuŝas en serio-paralelaj kombinaĵoj.

Kio ĝuste estas serio-paralela kombinaĵo? Ĝi estas ekzakte kiel ĝi sonas — aranĝo kie kelkaj baterioj estas konektitaj en serio, kaj ĉi tiuj serioŝnuroj tiam estas konektitaj paralele.

Ni rigardu ekzemplon:

Imagu, ke vi havas ok bateriojn de 12V 100Ah. Vi povus:

  • Konektu ĉiujn ok en serio por 96V 100Ah
  • Konektu ĉiujn ok paralele por 12V 800Ah
  • Aŭ... kreu du serioŝnurojn de kvar baterioj ĉiu (48V 100Ah), tiam ligu ĉi tiujn du ŝnurojn paralele

Baterioj estu Konektitaj en Serio aŭ Paralele

La rezulto de opcio 3? Sistemo 48V 200Ah. Rimarku kiel ĉi tio kombinas la tensiokreskon de seriokonektoj kun la kapacito pliiĝo de paralelaj ligoj.

Sed kial vi elektus ĉi tiun pli kompleksan aranĝon? Jen kelkaj kialoj:

  • Fleksebleco:Vi povas atingi pli larĝan gamon de kombinaĵoj de tensio/kapacito
  • Redundo:Se unu ŝnuro malsukcesas, vi ankoraŭ havas potencon de la alia
  • Efikeco:Vi povas optimumigi por kaj alta tensio (efikeco) kaj alta kapablo (rultempo)

Ĉu vi scias, ke multaj alttensiaj energi-stokaj sistemoj uzas serio-paralelan kombinaĵon? Ekzemple, laBSLBATT ESS-GRID HV PACKuzas 3–12 57.6V 135Ah-baterio-pakaĵojn en serio-agordo, kaj tiam la grupoj estas paralele konektitaj por atingi altan tension kaj plibonigi konvertan efikecon kaj stokan kapaciton por kontentigi grandskalajn energi-stokadon.

Do, kiam temas pri kuirilaroj en serioj kontraŭ paralelaj, foje la respondo estas "ambaŭ"! Sed memoru, kun pli granda komplekseco venas pli granda respondeco. Serio-paralelaj agordoj postulas zorgan ekvilibron kaj administradon por certigi, ke ĉiuj baterioj ŝargas kaj malŝarĝas egale.

Kion vi pensas? Ĉu serio-paralela kombinaĵo povus funkcii por via projekto? Aŭ eble vi preferas la simplecon de pura serio aŭ paralelo.

En nia sekva sekcio, ni diskutos kelkajn gravajn sekurecajn konsiderojn kaj plej bonajn praktikojn por ambaŭ serioj kaj paralelaj konektoj. Post ĉio, labori kun kuirilaroj povas esti danĝera se ne farite ĝuste. Ĉu vi pretas lerni kiel resti sekura dum maksimumigi la rendimenton de via bateria agordo?

Sekurecaj Konsideroj kaj Plej Bonaj Praktikoj

Nun kiam ni komparis seriojn kaj paralelajn konektojn, vi eble scivolas—ĉu unu estas pli sekura ol la alia? Ĉu estas iuj antaŭzorgoj, kiujn mi devus preni dum kablado de baterioj? Ni esploru ĉi tiujn decidajn sekurecajn konsiderojn.

Unue kaj ĉefe, ĉiam memoru, ke baterioj stokas multe da energio. Mistrakti ilin povas konduki al mallongaj cirkvitoj, fajroj aŭ eĉ eksplodoj. Do kiel vi povas resti sekura?

Sekurecaj Konsideroj

Kiam vi laboras kun kuirilaroj en serio aŭ paralela:

1. Uzu taŭgan sekurecan ilaron: Portu izolitajn gantojn kaj sekurecajn okulvitrojn
2. Uzu la ĝustajn ilojn: Izolitaj ŝlosiloj povas malhelpi hazardajn pantalonojn
3. Malkonekti pilojn: Ĉiam malkonekti pilojn antaŭ ol labori pri konektoj
4. Kongruu bateriojn: Uzu bateriojn de la sama tipo, aĝo kaj kapacito
5. Kontrolu konektojn: Certigu, ke ĉiuj ligoj estas striktaj kaj korodaj

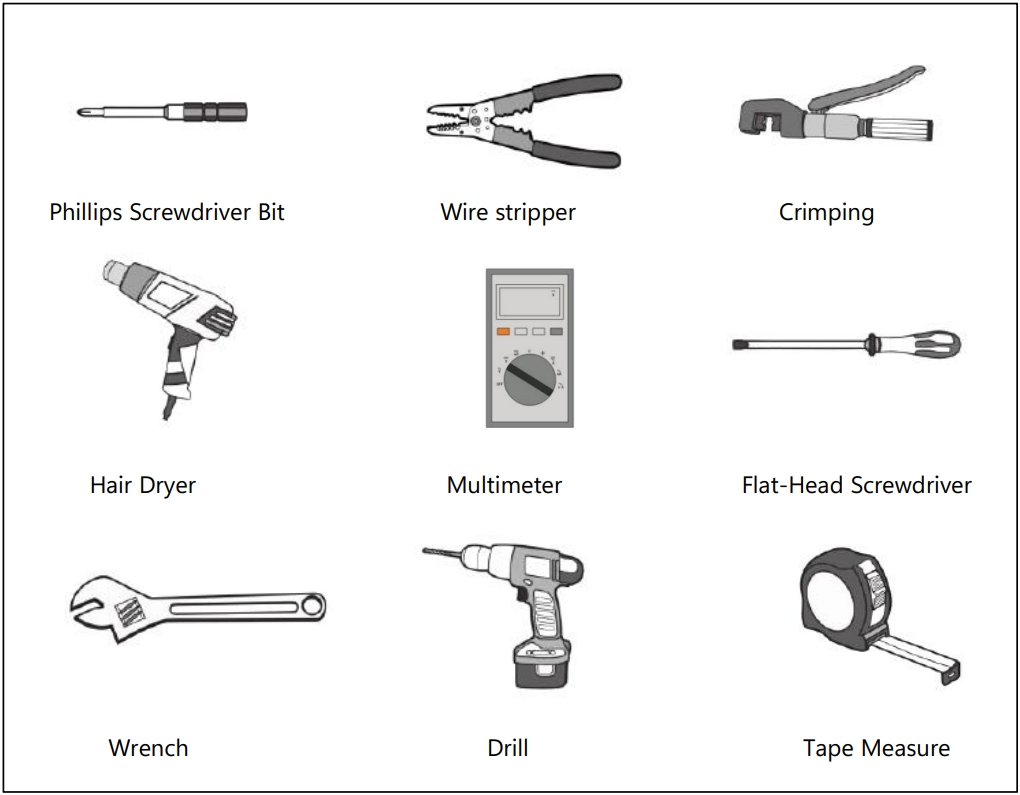

Sekurecaj Konsideroj 1

Plej bonaj Praktikoj por Serioj kaj Paralela Konekto de Litiaj Sunaj Baterioj

Por certigi la sekuran kaj efikan uzon de litiaj kuirilaroj, estas esence sekvi plej bonajn praktikojn kiam ili konektas en serio aŭ paralela.

Ĉi tiuj praktikoj inkluzivas:

  • Uzu bateriojn kun la sama kapablo kaj tensio.
  • Uzu bateriojn de la sama bateria fabrikanto kaj aro.
  • Uzu baterian mastruman sistemon (BMS) por monitori kaj ekvilibrigi la ŝargon kaj malŝarĝon de la kuirilaro.
  • Uzu fuzeon aŭ ŝaltilon por protekti la kuirilaron de trokurento aŭ trotensiaj kondiĉoj.
  • Uzu altkvalitajn konektilojn kaj kablon por minimumigi reziston kaj varmegon.
  • Evitu troŝargi aŭ tro malŝarĝi la kuirilaron, ĉar ĉi tio povas kaŭzi damaĝon aŭ redukti ĝian ĝeneralan vivdaŭron.

Sed kio pri specifaj sekurecaj zorgoj por serioj kontraŭ paralelaj konektoj?

Por seriokonektoj:

Seriokonektoj pliigas tension, eble preter sekuraj niveloj. Ĉu vi sciis, ke tensioj super 50V DC povas esti mortigaj? Ĉiam uzu taŭgajn izolajzon kaj manipulajn teknikojn.
Uzu voltmetron por kontroli totalan tension antaŭ ol konekti al via sistemo

Por paralelaj konektoj:

Pli alta nuna kapacito signifas pliigitan riskon de mallongaj cirkvitoj.
Pli alta fluo povas konduki al trovarmiĝo se dratoj estas subgrandaj
Uzu fuzeojn aŭ interrompilojn sur ĉiu paralela ŝnuro por protekto

Ĉu vi sciis, ke miksi malnovajn kaj novajn kuirilarojn povas esti danĝera en ambaŭ serioj kaj paralelaj agordoj? La pli malnova baterio povas inversigi ŝargon, eble kaŭzante ĝin trovarmiĝi aŭ liki.

Termika administrado:

Baterioj en serio povas sperti neegalan hejton. Kiel vi malhelpas ĉi tion? Regula monitorado kaj ekvilibro estas decidaj.

Paralelaj konektoj distribuas varmon pli egale, sed kio se unu kuirilaro trovarmiĝas? Ĝi povus deĉenigi ĉenreakcion nomatan termika forkuro.

Kio pri ŝargado? Por kuirilaroj en serio, vi bezonos ŝargilon kiu kongruas kun la totala tensio. Por paralelaj baterioj, vi povas uzi norman ŝargilon por tiu bateriotipo, sed eble daŭros pli longe por ŝargi pro pliigita kapablo.

Ĉu vi sciis? Laŭ laNacia Fajroprotekta Asocio, kuirilaroj estis implikitaj en ĉirkaŭ 15,700 fajroj en Usono inter 2014-2018. Taŭgaj sekurecaj antaŭzorgoj ne nur gravas - ili estas esencaj!

Memoru, sekureco ne nur temas pri preventado de akcidentoj – ĝi ankaŭ temas pri maksimumigi la vivon kaj rendimenton de viaj kuirilaroj. Regula prizorgado, taŭga ŝargado kaj evitado de profundaj malŝarĝoj povas helpi plilongigi la baterian vivon, ĉu vi uzas seriojn aŭ paralelajn konektojn.

Konkludo: Fari la Ĝustan Elekton por Viaj Bezonoj

Ni esploris la avantaĝojn de kuirilaroj en serio kontraŭ paralela, sed vi eble ankoraŭ scivolas: kiu agordo taŭgas por mi? Ni envolvu aferojn kun kelkaj ŝlosilaj elprenaĵoj por helpi vin decidi.

Unue, demandu vin: kio estas via ĉefa celo?

Ĉu vi bezonas pli altan tension? Seriaj konektoj estas via elekto.
Ĉu vi serĉas pli longan rultempon? Paralelaj agordoj pli bone servos al vi.

Sed ne temas nur pri tensio kaj kapacito, ĉu? Konsideru ĉi tiujn faktorojn:

- Apliko: Ĉu vi elektas RV aŭ konstruas sunsistemon?
- Spacaj limoj: Ĉu vi havas lokon por pluraj baterioj?
- Buĝeto: Memoru, malsamaj agordoj povas postuli specifan ekipaĵon.

Ĉu vi sciis? Laŭ enketo de 2022 de la Nacia Laboratorio pri Renoviĝanta Energio, 40% de loĝdomaj sunaj instalaĵoj nun inkluzivas kuirilaron. Multaj el tiuj sistemoj uzas kombinaĵon de serioj kaj paralelaj ligoj por optimumigi efikecon.

Ĉu ankoraŭ necerta? Jen rapida trompfolio:

Elektu Serio Se Iru por Paralela Kiam
Vi bezonas pli altan tension Plilongigita rultempo estas decida
Vi laboras kun altpovaj aplikoj Vi volas sisteman redundon
Spaco estas limigita Vi traktas malalttensiajn aparatojn

Memoru, ke ne ekzistas unu-granda solvo por ĉiuj se temas pri kuirilaroj en serio kontraŭ paralela. La plej bona elekto dependas de viaj specifaj bezonoj kaj cirkonstancoj.

Ĉu vi pripensis hibridan aliron? Iuj progresintaj sistemoj uzas serio-paralelan kombinaĵojn por akiri la plej bonan el ambaŭ mondoj. Ĉu ĉi tio povus esti la solvo, kiun vi serĉas?

Finfine, kompreni la diferencojn inter baterioj en serio kaj paralela rajtigas vin fari informitajn decidojn pri via potenca agordo. Ĉu vi estas DIY-entuziasmulo aŭ profesia instalisto, ĉi tiu scio estas ŝlosilo por optimumigi la rendimenton kaj longvivecon de via baterisistemo.

Do, kio estas via sekva movo? Ĉu vi elektos por la tensio-akcelo de seriokonekto aŭ la kapacito pliiĝo de paralela aranĝo? Aŭ eble vi esploros hibridan solvon? Kion ajn vi elektas, memoru prioritati sekurecon kaj konsulti kun spertuloj kiam vi dubas.

Praktikaj Aplikoj: Serio vs Paralelo en Ago

Nun kiam ni enprofundiĝis en la teorion, vi eble demandas: kiel tio okazas en realaj scenaroj? Kie ni povas vidi kuirilarojn en serio kontraŭ paralela farante diferencon? Ni esploru kelkajn praktikajn aplikojn por vivigi ĉi tiujn konceptojn.

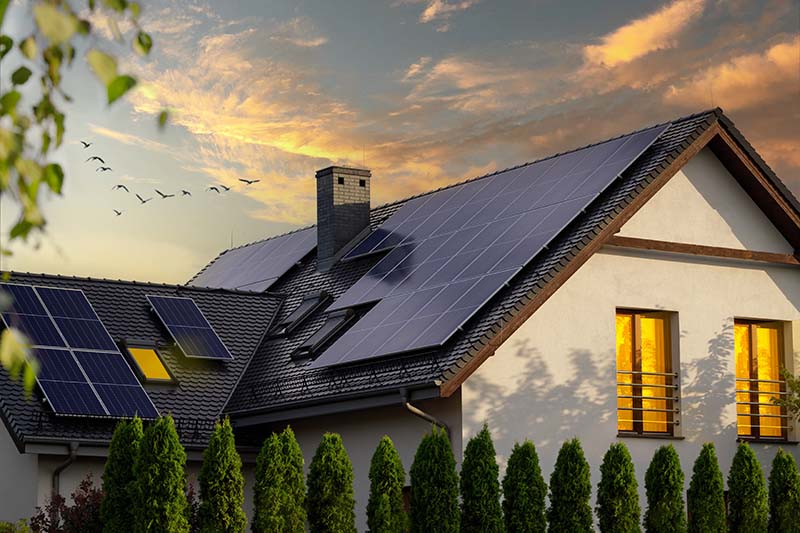

sunenergia sistemo

Sunenergiaj Sistemoj:

Ĉu vi iam scivolis kiel sunaj paneloj energiigas tutajn hejmojn? Multaj sunaj instalaĵoj uzas kombinaĵon de serioj kaj paralelaj ligoj. Kial? Seriaj konektoj pliigas tension por kongrui kun invetilpostuloj, dum paralelaj konektoj pliigas totalan kapaciton por pli daŭra potenco. Ekzemple, tipa loĝa suna aranĝo povus uzi 4 ŝnurojn de 10 paneloj en serioj, kun tiuj ŝnuroj ligitaj paralele.

Elektraj Veturiloj:

Ĉu vi sciis, ke la Tesla Model S uzas ĝis 7,104 individuajn bateriajn ĉelojn? Tiuj estas aranĝitaj en kaj serioj kaj paralele por atingi la altan tension kaj kapaciton necesan por longdistanca veturado. La ĉeloj estas grupigitaj en modulojn, kiuj tiam estas ligitaj en serio por atingi la bezonatan tension.

Portebla Elektroniko:

Ĉu vi iam rimarkis, kiel via saĝtelefona baterio ŝajnas daŭri pli longe ol via malnova poŝtelefono? Modernaj aparatoj ofte uzas paralel-ligitajn litijonajn ĉelojn por pliigi kapaciton sen ŝanĝado de tensio. Ekzemple, multaj tekkomputiloj uzas 2-3 ĉelojn paralele por plilongigi baterian vivon.

Maraj Aplikoj:

Boatoj ofte alfrontas unikajn potencajn defiojn. Kiel ili administras? Multaj uzas kombinaĵon de serioj kaj paralelaj ligoj. Ekzemple, tipa aranĝo povus inkluzivi du 12V bateriojn en paralela por motoro startado kaj domŝarĝoj, kun plia 12V baterio en serio por disponigi 24V por certa ekipaĵo.

Mara Baterio

Industriaj UPS-Sistemoj:

En kritikaj medioj kiel datumcentroj, seninterrompaj elektroprovizoj (UPS) estas esencaj. Tiuj ofte utiligas grandajn bankojn de baterioj en serio-paralelaj konfiguracioj. Kial? Ĉi tiu aranĝo disponigas kaj la altan tension necesan por efika potenca konvertiĝo kaj la plilongigitan rultempon necesan por sistema protekto.

Kiel ni povas vidi, la elekto inter baterioj en serio kontraŭ paralela ne estas nur teoria - ĝi havas realajn implicojn tra diversaj industrioj. Ĉiu aplikaĵo postulas zorgan konsideron de tensio, kapacito, kaj ĝeneralaj sistemaj postuloj.

Ĉu vi renkontis iun el ĉi tiuj aranĝoj en viaj propraj spertoj? Aŭ eble vi vidis aliajn interesajn aplikojn de serio vs paralelaj konektoj? Kompreni ĉi tiujn praktikajn ekzemplojn povas helpi vin fari pli informitajn decidojn pri viaj propraj bateriaj agordoj.

Oftaj Demandoj Pri Baterioj en Serio aŭ Paralelo

Q: Ĉu mi povas miksi malsamajn tipojn aŭ markojn de kuirilaroj en serio aŭ paralela?

R: Ĝenerale ne rekomendas miksi malsamajn tipojn aŭ markojn de kuirilaroj en serioj aŭ paralelaj konektoj. Fari tion povas konduki al malekvilibroj en tensio, kapacito kaj interna rezisto, kiuj povas rezultigi malbonan rendimenton, reduktitan vivdaŭron aŭ eĉ sekurecdanĝerojn.

Baterioj en serio aŭ paralela agordo devus esti de la sama tipo, kapacito kaj aĝo por optimuma rendimento kaj longviveco. Se vi devas anstataŭigi kuirilaron en ekzistanta aranĝo, estas plej bone anstataŭigi ĉiujn bateriojn en la sistemo por certigi konsistencon. Ĉiam konsultu kun profesiulo se vi ne certas pri miksado de baterioj aŭ bezonas fari ŝanĝojn al via bateria agordo.

Q: Kiel mi kalkulas la totalan tension kaj kapaciton de kuirilaroj en serio kontraŭ paralela?

R: Por kuirilaroj en serio, la totala tensio estas la sumo de individuaj bateriotensioj, dum la kapablo restas la sama kiel ununura baterio. Ekzemple, du 12V 100Ah-kuirilaroj en serioj donus 24V 100Ah. En paralelaj ligoj, la tensio restas la sama kiel ununura baterio, sed la kapacito estas la sumo de individuaj bateriokapacitoj. Uzante la saman ekzemplon, du baterioj de 12V 100Ah paralele rezultigus 12V 200Ah.

Por kalkuli, simple aldonu tensiojn por seriokonektoj kaj aldonu kapacitojn por paralelaj ligoj. Memoru, ĉi tiuj kalkuloj supozas idealajn kondiĉojn kaj identajn bateriojn. En praktiko, faktoroj kiel kuirilaro kaj interna rezisto povas influi la realan produktadon.

Q: Ĉu eblas kombini seriojn kaj paralelajn konektojn en la sama bateria banko?

R: Jes, eblas kaj ofte utilas kombini seriojn kaj paralelajn konektojn en ununura bateribanko. Ĉi tiu agordo, konata kiel serio-paralela, ebligas al vi pliigi ambaŭ tension kaj kapaciton samtempe. Ekzemple, vi povus havi du parojn da 12V-kuirilaroj konektitaj en serio (por krei 24V), kaj poste konekti ĉi tiujn du 24V-parojn paralele por duobligi la kapaciton.

Tiu aliro estas ofte uzita en pli grandaj sistemoj kiel sunaj instalaĵoj aŭ elektraj veturiloj kie kaj alta tensio kaj alta kapacito estas postulataj. Tamen, serio-paralelaj konfiguracioj povas esti pli kompleksaj por administri kaj postuli zorgeman ekvilibron. Estas grave certigi, ke ĉiuj baterioj estas identaj kaj uzi baterian administradsistemon (BMS) por monitori kaj ekvilibrigi la ĉelojn efike.

Q: Kiel temperaturo influas serion kontraŭ paralela bateria rendimento?

R: Temperaturo influas ĉiujn bateriojn simile, sendepende de konekto. Ekstremaj temperaturoj povas redukti rendimenton kaj vivdaŭron.

Q: Ĉu BSLBATT-Baterioj povas esti Konektitaj en Serio aŭ Paralele?

R: Niaj normaj ESS-kuirilaroj povas funkcii en serio aŭ paralele, sed ĉi tio estas specifa por la uzscenaro de la baterio, kaj serio estas pli kompleksa ol paralela, do se vi aĉetasBSLBATT-kuirilaropor pli granda aplikaĵo, nia inĝenieristiko desenos realigeblan solvon por via specifa aplikaĵo, krom aldoni kombinan skatolon kaj alttensian skatolon tra la sistemo en serio!

Por murmuntitaj baterioj:
Povas subteni ĝis 32 identajn bateriojn paralele

Por rako muntitaj baterioj:
Povas subteni ĝis 63 identajn bateriojn paralele

Retrofit Suna Baterioj

Q: Serio aŭ paralela, kio estas pli efika?

Ĝenerale, serioligoj estas pli efikaj por alt-motoraj aplikoj pro pli malalta kurento. Tamen, paralelaj ligoj povas esti pli efikaj por malalt-fortaj, longdaŭraj uzoj.

Q: Kiu baterio daŭras pli longe serio aŭ paralela?

Koncerne bateriodaŭron, paralela konekto havos pli longan lastan vivon ĉar la ampera nombro de la baterio pliiĝas. Ekzemple, du 51.2V 100Ah-kuirilaroj ligitaj paralele formas 51.2V 200Ah sistemon.

Koncerne al bateria servodaŭro, seriokonekto havos pli longan servodaŭron ĉar la tensio de la seriosistemo pliiĝas, la kurento restas senŝanĝa, kaj la sama potenco eligo generas malpli varmegon, tiel pliigante la servodaŭron de la baterio.

Q: Ĉu vi povas ŝargi du bateriojn paralele kun unu ŝargilo?

Jes, sed la antaŭkondiĉo estas, ke la du kuirilaroj konektitaj paralele devas esti produktitaj de la sama kuirilaro-fabrikisto, kaj la bateriospecifoj kaj BMS estas la samaj. Antaŭ ol konekti paralele, vi devas ŝargi la du bateriojn al la sama tensionivelo.

Q: Ĉu RV-kuirilaroj estu en serio aŭ paralela?

RV-kuirilaroj estas kutime dizajnitaj por atingi energian sendependecon, tiel ke ili devas disponigi sufiĉan potencan subtenon en subĉielaj situacioj, kaj estas kutime konektitaj paralele por akiri pli da kapacito.

Q: Kio okazas se vi konektas du ne-identajn bateriojn paralele?

Konekti du bateriojn de malsamaj specifoj en paralela estas tre danĝera kaj povas kaŭzi la bateriojn eksplodi. Se la tensioj de la baterioj estas malsamaj, la kurento de la pli alta tensio-kuirilaro ŝargos la pli malaltan tensian finon, kio eventuale kaŭzos la pli malaltan tensian baterion tro-kurento, trovarmiĝo, difekto aŭ eĉ eksplodo.

Q: Kiel konekti 8 12V-kuirilarojn por fari 48V?

Por fari 48V-kuirilaron uzante 8 12V-kuirilarojn, vi povas konsideri konekti ilin en serio. La specifa operacio estas montrita en la figuro malsupre:

12V ĝis 48V Baterio


Afiŝtempo: majo-08-2024
