En la rapide evoluanta mondo de energistokado,LiFePO4 (Litio Fera Fosfato) kuirilarojaperis kiel unualokulo pro sia escepta efikeco, longviveco kaj sekurecaj trajtoj. Kompreni la tensiokarakterizaĵojn de ĉi tiuj baterioj estas decida por ilia optimuma rendimento kaj longviveco. Ĉi tiu ampleksa gvidilo pri tensiodiagramoj de LiFePO4 provizos al vi klaran komprenon pri kiel interpreti kaj utiligi ĉi tiujn diagramojn, certigante, ke vi profitu la plej multajn el viaj LiFePO4-kuirilaroj.
Kio estas Tensia Diagramo de LiFePO4?
Ĉu vi scivolas pri la kaŝita lingvo de LiFePO4-kuirilaroj? Imagu povi deĉifri la sekretan kodon, kiu malkaŝas la staton de ŝargo, agado kaj ĝenerala sano de kuirilaro. Nu, ĝuste tion permesas vin fari LiFePO4-tensiodiagramo!
LiFePO4-tensiodiagramo estas vida reprezentado kiu ilustras la tensionivelojn de LiFePO4-baterio ĉe diversaj statoj de ŝargo (SOC). Ĉi tiu diagramo estas esenca por kompreni la rendimenton, kapaciton kaj sanon de la baterio. Referencante al tensiodiagramo de LiFePO4, uzantoj povas fari informitajn decidojn pri ŝargado, malŝarĝo kaj ĝenerala bateriadministrado.
Ĉi tiu diagramo estas grava por:
1. Monitorado de bateria rendimento
2. Optimumigo de ŝarĝaj kaj malŝarĝaj cikloj
3. Plilongigante baterian vivdaŭron
4. Certigante sekuran operacion
Bazoj de LiFePO4 Bateria Tensio
Antaŭ plonĝi en la specifaĵoj de la tensiodiagramo, estas grave kompreni kelkajn bazajn terminojn rilatajn al bateria tensio:
Unue, kio estas la diferenco inter nominala tensio kaj reala tensio gamo?
Nominala tensio estas la referenca tensio uzata por priskribi baterion. Por LiFePO4-ĉeloj, tio estas tipe 3.2V. Tamen, la fakta tensio de LiFePO4 baterio fluktuas dum uzo. Plene ŝargita ĉelo povas atingi ĝis 3.65V, dum malŝarĝita ĉelo povas fali ĝis 2.5V.
Nominala Tensio: La optimuma tensio ĉe kiu la baterio funkcias plej bone. Por LiFePO4-kuirilaroj, ĉi tio estas tipe 3.2V per ĉelo.
Plene Ŝargita Tensio: La maksimuma tensio, kiun baterio devus atingi kiam plene ŝargita. Por LiFePO4-kuirilaroj, ĉi tio estas 3.65V per ĉelo.
Malŝarĝa Tensio: La minimuma tensio, kiun baterio devus atingi kiam estas malŝarĝita. Por LiFePO4-kuirilaroj, ĉi tio estas 2.5V per ĉelo.
Stoka Tensio: La ideala tensio ĉe kiu la kuirilaro devas esti stokita kiam ne estas uzata dum longedaŭraj periodoj. Ĉi tio helpas konservi baterian sanon kaj redukti kapacitan perdon.
La progresintaj Bateria Administrado-Sistemoj (BMS) de BSLBATT konstante monitoras ĉi tiujn tensiajn nivelojn, certigante optimuman rendimenton kaj longvivecon de siaj LiFePO4-kuirilaroj.
Sedkio kaŭzas ĉi tiujn tensiajn fluktuojn?Pluraj faktoroj intervenas:
- Ŝtato de Ŝarĝo (SOC): Kiel ni vidis en la tensiodiagramo, tensio malpliiĝas kiam la baterio malŝarĝas.
- Temperaturo: Malvarmaj temperaturoj povas provizore malaltigi baterian tension, dum varmo povas pliigi ĝin.
- Ŝarĝo: Kiam kuirilaro estas sub peza ŝarĝo, ĝia tensio povas iomete malpliiĝi.
- Aĝo: Ĉar baterioj maljuniĝas, iliaj tensiaj trajtoj povas ŝanĝiĝi.
Sedkial estas kompreni ĉi tiujn voltage bazoj tiel important?Nu, ĝi permesas vin:
- Precize mezuru la staton de ŝarĝo de via kuirilaro
- Malhelpu troŝargadon aŭ tro-malŝarĝadon
- Optimumigu ŝarĝajn ciklojn por maksimuma bateria vivo
- Solvu eblajn problemojn antaŭ ol ili fariĝos seriozaj
Ĉu vi komencas vidi kiel tensiodiagramo de LiFePO4 povas esti potenca ilo en via ilaro pri energiadministrado? En la sekva sekcio, ni pli detale rigardos tensiajn diagramojn por specifaj bateriaj agordoj. Restu agordita!
Diagramo de Tensio de LiFePO4 (3.2V, 12V, 24V, 48V)
La tensiotabelo kaj grafikaĵo de LiFePO4-kuirilaroj estas esencaj por taksi la ŝargon kaj sanon de ĉi tiuj litiaj ferfosfataj kuirilaroj. Ĝi montras la tensioŝanĝon de plena al malŝarĝita stato, helpante uzantojn precize kompreni la tujan ŝargon de la baterio.
Malsupre estas tabelo de ŝarga stato kaj tensiokorespondado por LiFePO4-kuirilaroj de malsamaj tensioniveloj, kiel 12V, 24V kaj 48V. Ĉi tiuj tabloj baziĝas sur referenca tensio de 3.2V.
| SOC-Statuso | 3.2V LiFePO4-Baterio | 12V LiFePO4-Baterio | 24V LiFePO4-Baterio | 48V LiFePO4-Baterio |
| 100% Ŝargado | 3.65 | 14.6 | 29.2 | 58.4 |
| 100% Ripozo | 3.4 | 13.6 | 27.2 | 54.4 |
| 90% | 3.35 | 13.4 | 26.8 | 53.6 |
| 80% | 3.32 | 13.28 | 26.56 | 53.12 |
| 70% | 3.3 | 13.2 | 26.4 | 52.8 |
| 60% | 3.27 | 13.08 | 26.16 | 52.32 |
| 50% | 3.26 | 13.04 | 26.08 | 52.16 |
| 40% | 3.25 | 13.0 | 26.0 | 52.0 |
| 30% | 3.22 | 12.88 | 25.8 | 51.5 |
| 20% | 3.2 | 12.8 | 25.6 | 51.2 |
| 10% | 3.0 | 12.0 | 24.0 | 48.0 |
| 0% | 2.5 | 10.0 | 20.0 | 40.0 |
Kiajn komprenojn ni povas eltiri el ĉi tiu diagramo?
Unue, rimarku la relative platan tensiokurbon inter 80% kaj 20% SOC. Ĉi tiu estas unu el la elstaraj trajtoj de LiFePO4. Ĝi signifas, ke la baterio povas liveri konsekvencan potencon dum la plej granda parto de sia malŝarĝa ciklo. Ĉu tio ne estas impona?
Sed kial tiu ĉi plata tensiokurbo estas tiel avantaĝa? Ĝi permesas al aparatoj funkcii ĉe stabilaj tensioj dum pli longaj periodoj, plibonigante rendimenton kaj longvivecon. La LiFePO4-ĉeloj de BSLBATT estas kreitaj por konservi ĉi tiun platan kurbon, certigante fidindan potencon en diversaj aplikoj.
Ĉu vi rimarkis kiom rapide la tensio falas sub 10% SOC? Ĉi tiu rapida tensiomalkresko funkcias kiel enkonstruita averta sistemo, signalante, ke la baterio bezonas baldaŭ reŝargi.
Kompreni ĉi tiun unuĉelan tensiotablon estas decida ĉar ĝi formas la fundamenton por pli grandaj bateriaj sistemoj. Post ĉio, kio estas 12V24Vaŭ 48V baterio sed kolekto de ĉi tiuj 3.2V ĉeloj laborantaj en harmonio.
Komprenante la LiFePO4-Tensia Diagramo-Aranĝo
Tipa tensiodiagramo de LiFePO4 inkluzivas la sekvajn komponentojn:
- X-Akso: Reprezentas la staton de ŝargo (SoC) aŭ tempon.
- Y-Akso: Reprezentas la tensionivelojn.
- Kurbo/Linio: Montras la ŝanĝantan ŝargon aŭ malŝarĝon de la baterio.
Interpretante la Diagramon
- Ŝarga Fazo: La altiĝanta kurbo indikas la ŝargan fazon de la baterio. Dum la baterio ŝargas, la tensio pliiĝas.
- Malŝarĝa Fazo: La descenda kurbo reprezentas la malŝarĝan fazon, kie la tensio de la baterio falas.
- Stabila Tensio-Intervalo: plata parto de la kurbo indikas relative stabilan tension, reprezentante la stokan tensiofazon.
- Kritikaj Zonoj: La plene ŝargita fazo kaj profunda malŝarĝa fazo estas kritikaj zonoj. Superi ĉi tiujn zonojn povas signife redukti la vivdaŭron kaj kapaciton de la baterio.

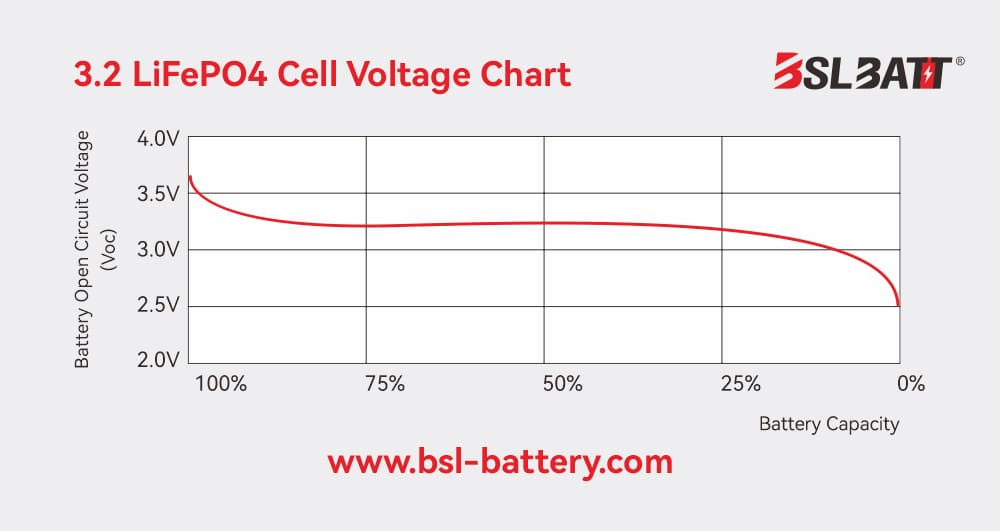

3.2V Bateria Tensio Chart Aranĝo
La nominala tensio de ununura LiFePO4-ĉelo estas tipe 3.2V. La baterio estas plene ŝargita je 3.65V kaj plene malŝarĝita je 2.5V. Jen 3.2V-bateria tensiografo:

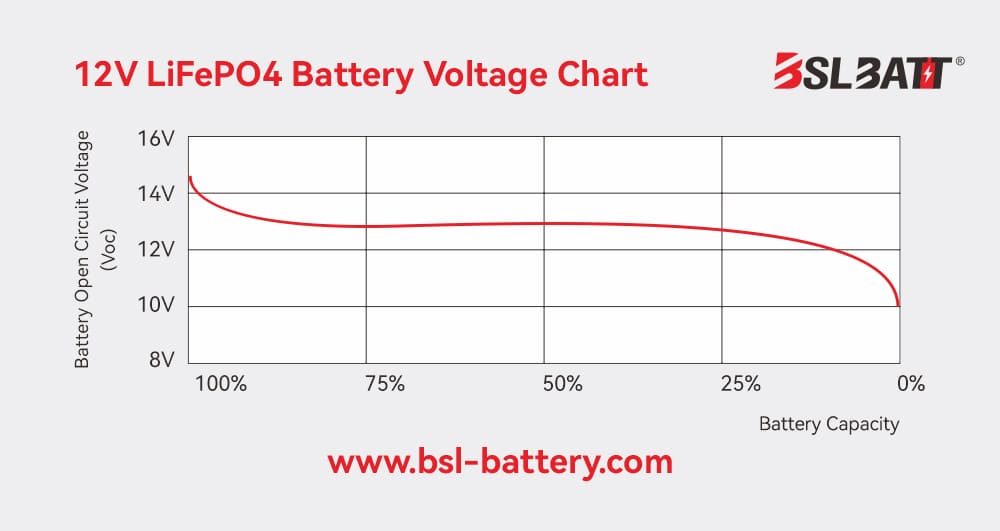

12V Bateria Tensio Chart Aranĝo
Tipa 12V LiFePO4 baterio konsistas el kvar 3.2V ĉeloj konektitaj en serio. Ĉi tiu agordo estas populara pro sia ĉiuflankeco kaj kongruo kun multaj ekzistantaj 12V sistemoj. La 12V LiFePO4-bateria tensiografiko sube montras kiel la tensio falas kun bateria kapablo.
Kiajn interesajn ŝablonojn vi rimarkas en ĉi tiu Grafiko?
Unue, observu kiel la tensiointervalo disetendiĝis kompare al la ununura ĉelo. Plene ŝargita 12V LiFePO4-kuirilaro atingas 14.6V, dum la detranĉa tensio estas ĉirkaŭ 10V. Tiu pli larĝa gamo enkalkulas pli precizan staton de ŝargotakso.
Sed jen ŝlosila punkto: la karakteriza plata tensiokurbo, kiun ni vidis en la ununura ĉelo, estas ankoraŭ evidenta. Inter 80% kaj 30% SOC, la tensio nur malpliiĝas je 0.5V. Ĉi tiu stabila tensioproduktaĵo estas grava avantaĝo en multaj aplikoj.
Parolante pri aplikaĵoj, kie vi povus trovi12V LiFePO4-kuirilarojen uzo? Ili estas oftaj en:
- RV kaj maraj potencaj sistemoj
- Stokado de suna energio
- Eksterretaj potencaj aranĝoj
- Elektraj veturiloj helpaj sistemoj
La 12V LiFePO4-kuirilaroj de BSLBATT estas desegnitaj por ĉi tiuj postulemaj aplikoj, ofertante stabilan tensian eliron kaj longan ciklan vivon.
Sed kial elekti 12V LiFePO4-kuirilaron super aliaj opcioj? Jen kelkaj ĉefaj avantaĝoj:
- Anstataŭaĵo por plumbo-acido: 12V LiFePO4-kuirilaroj ofte povas rekte anstataŭigi 12V-plumbo-acidajn bateriojn, ofertante plibonigitan rendimenton kaj longvivecon.
- Pli alta uzebla kapacito: Dum plumbo-acidaj kuirilaroj kutime permesas nur 50%-profundecon de malŝarĝo, LiFePO4-kuirilaroj povas sekure esti malŝarĝitaj al 80% aŭ pli.
- Pli rapida ŝargado: LiFePO4-kuirilaroj povas akcepti pli altajn ŝargajn fluojn, reduktante ŝargajn tempojn.
- Pli malpeza pezo: 12V LiFePO4 baterio estas tipe 50-70% pli malpeza ol ekvivalenta plumbo-acida baterio.
Ĉu vi komencas vidi, kial kompreni la tensiotablon de 12V LiFePO4 estas tiel decida por optimumigi la bateriouzon? Ĝi ebligas al vi precize taksi la staton de ŝargo de via baterio, plani por tensio-sentemaj aplikoj kaj maksimumigi la vivdaŭron de la baterio.

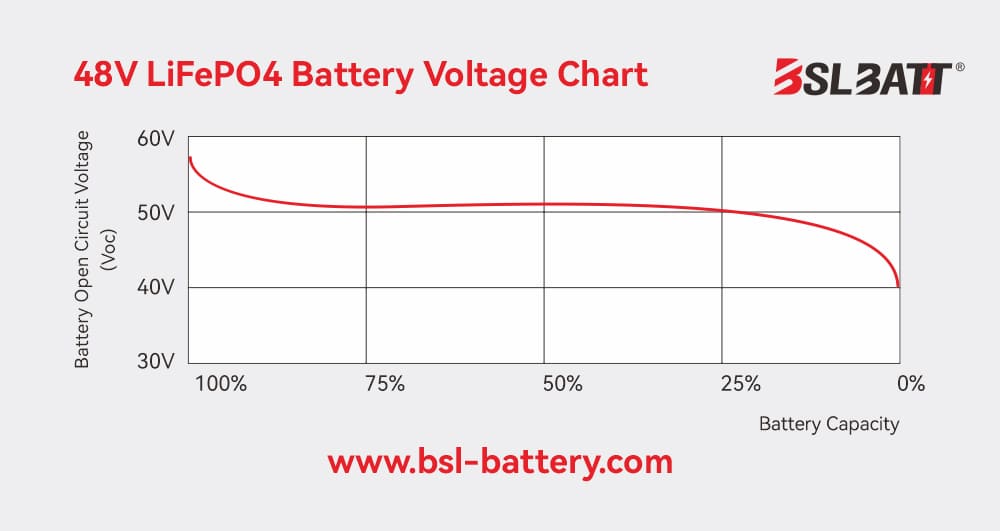

LiFePO4 24V kaj 48V Bateria Tensio Chart Aranĝoj
Dum ni pligrandiĝas de 12V-sistemoj, kiel ŝanĝiĝas la tensiokarakterizaĵoj de LiFePO4-kuirilaroj? Ni esploru la mondon de 24V kaj 48V LiFePO4-bateriaj agordoj kaj iliajn respondajn tensiajn diagramojn.
Unue, kial iu elektus por 24V aŭ 48V sistemo? Pli altaj tensiaj sistemoj permesas:
1. Pli malalta kurento por la sama potenco eligo
2. Reduktita drato grandeco kaj kosto
3. Plibonigita efikeco en potenco transdono
Nun, ni ekzamenu la tensiajn diagramojn por ambaŭ 24V kaj 48V LiFePO4-kuirilaroj:
Ĉu vi rimarkas similaĵojn inter ĉi tiuj leteroj kaj la 12V-diagramo, kiun ni ekzamenis pli frue? La karakteriza plata tensiokurbo daŭre ĉeestas, ĵus ĉe pli altaj tensioniveloj.
Sed kiuj estas la ŝlosilaj diferencoj?
- Pli larĝa tensiointervalo: La diferenco inter plene ŝargita kaj plene malŝarĝita estas pli granda, ebligante pli precizan SOC-tason.
- Pli alta precizeco: Kun pli da ĉeloj en serio, malgrandaj tensioŝanĝoj povas indiki pli grandajn ŝanĝojn en SOC.
- Pliigita sentemo: Pli altaj tensiaj sistemoj povas postuli pli altnivelajn Bateriajn Administradsistemojn (BMS) por konservi ĉelekvilibron.
Kie vi povus renkonti 24V kaj 48V LiFePO4-sistemojn? Ili estas oftaj en:
- Loĝdoma aŭ C&I sunenergiostokado
- Elektraj veturiloj (precipe 48V sistemoj)
- Industria ekipaĵo
- Telecom rezerva potenco
Ĉu vi komencas vidi kiel majstri LiFePO4-tensiajn leterojn povas malŝlosi la plenan potencialon de via energia stokado-sistemo? Ĉu vi laboras kun 3.2V-ĉeloj, 12V-kuirilaroj aŭ pli grandaj 24V kaj 48V-agordoj, ĉi tiuj leteroj estas via ŝlosilo por optimuma bateriadministrado.
LiFePO4 Bateria Ŝargado kaj Malŝarĝado
La rekomendita metodo por ŝarĝi LiFePO4-kuirilarojn estas la CCCV-metodo. Ĉi tio implikas du stadiojn:
- Konstanta Kurento (CC) Etapo: La baterio estas ŝargita ĉe konstanta kurento ĝis ĝi atingas antaŭfiksitan tension.
- Konstanta Tensio (CV) Etapo: La tensio estas konservita konstanta dum la fluo iom post iom malpliiĝas ĝis la baterio estas plene ŝargita.
Malsupre estas litia bateriodiagramo montranta la korelacion inter SOC kaj LiFePO4-tensio:
| SOC (100%) | Tensio (V) |
| 100 | 3.60-3.65 |
| 90 | 3.50-3.55 |
| 80 | 3.45-3.50 |
| 70 | 3.40-3.45 |
| 60 | 3.35-3.40 |
| 50 | 3.30-3.35 |
| 40 | 3.25-3.30 |
| 30 | 3.20-3.25 |
| 20 | 3.10-3.20 |
| 10 | 2.90-3.00 |
| 0 | 2.00-2.50 |
La stato de ŝargo indikas la kvanton de kapacito kiu povas esti eligita kiel procento de la totala bateriokapacito. La tensio pliiĝas kiam vi ŝargas kuirilaron. La SOC de baterio dependas de kiom ĝi estas ŝargita.
LiFePO4-Bateria Ŝargado-Parametroj
La ŝarĝaj parametroj de LiFePO4-kuirilaroj estas kritikaj por ilia optimuma agado. Ĉi tiuj kuirilaroj funkcias bone nur sub specifaj tensio kaj nunaj kondiĉoj. Aliĝi al ĉi tiuj parametroj ne nur certigas efikan stokadon de energio, sed ankaŭ malhelpas troŝarĝadon kaj plilongigas la vivon de la kuirilaro. Ĝusta kompreno kaj apliko de ŝarĝaj parametroj estas ŝlosilaj por konservi la sanon kaj efikecon de LiFePO4-kuirilaroj, igante ilin fidinda elekto en diversaj aplikoj.
| Karakterizaĵoj | 3.2V | 12V | 24V | 48V |
| Ŝarga Tensio | 3,55-3,65V | 14,2-14,6V | 28.4V-29.2V | 56.8V-58.4V |
| Flosiga Tensio | 3.4V | 13.6V | 27.2V | 54.4V |
| Maksimuma Tensio | 3.65V | 14,6V | 29.2V | 58.4V |
| Minimuma Tensio | 2.5V | 10V | 20V | 40V |
| Nominala Tensio | 3.2V | 12.8V | 25,6V | 51.2V |
LiFePO4 Pogranda, Flotu, Kaj Egaligi Tensiojn
- Taŭgaj ŝargaj teknikoj estas esencaj por konservi la sanon kaj longvivecon de LiFePO4-kuirilaroj. Jen la rekomenditaj ŝarĝaj parametroj:
- Pogranda Ŝarga Tensio: La komenca kaj plej alta tensio aplikata dum la ŝarĝa procezo. Por LiFePO4-kuirilaroj, ĉi tio estas kutime ĉirkaŭ 3,6 ĝis 3,8 voltoj per ĉelo.
- Float Tensio: La tensio aplikita por konservi la kuirilaron ĉe plene ŝargita stato sen troŝargi. Por LiFePO4-kuirilaroj, ĉi tio estas kutime ĉirkaŭ 3,3 ĝis 3,4 voltoj per ĉelo.
- Egaligi Tension: pli alta tensio uzita por ekvilibrigi la ŝargon inter individuaj ĉeloj ene de bateripakaĵo. Por LiFePO4-kuirilaroj, ĉi tio estas kutime ĉirkaŭ 3,8 ĝis 4,0 voltoj per ĉelo.
| Tipoj | 3.2V | 12V | 24V | 48V |
| Pogranda | 3,6-3,8V | 14,4-15,2V | 28,8-30,4V | 57,6-60,8V |
| Flosilo | 3,3-3,4V | 13,2-13,6V | 26,4-27,2V | 52,8-54,4V |
| Egaligi | 3.8-4.0V | 15.2-16V | 30,4-32V | 60,8-64V |
BSLBATT 48V LiFePO4 Tensiodiagramo
BSLBATT uzas inteligentan BMS por administri nian batertension kaj kapaciton. Por plilongigi la baterian vivon, ni faris iujn limigojn pri la ŝarĝaj kaj malŝarĝaj tensioj. Sekve, la baterio BSLBATT 48V raportos al la sekva LiFePO4 Tensiodiagramo:
| SOC-Statuso | BSLBATT Baterio |
| 100% Ŝargado | 55 |
| 100% Ripozo | 54.5 |
| 90% | 53.6 |
| 80% | 53.12 |
| 70% | 52.8 |
| 60% | 52.32 |
| 50% | 52.16 |
| 40% | 52 |
| 30% | 51.5 |
| 20% | 51.2 |
| 10% | 48.0 |
| 0% | 47 |
Koncerne al BMS-softvaro-dezajno, ni starigas kvar nivelojn de protekto por ŝarga protekto.
- Nivelo 1, ĉar BSLBATT estas 16-korda sistemo, ni starigas la bezonatan tension al 55V, kaj la averaĝa ununura ĉelo estas ĉirkaŭ 3,43, kio malhelpos ĉiujn kuirilarojn de troŝargi;
- Nivelo 2, kiam la totala tensio atingas 54.5V kaj la fluo estas malpli ol 5A, nia BMS sendos ŝarĝan nunan postulon de 0A, postulante la ŝarĝon ĉesi, kaj la ŝarĝo MOS estos malŝaltita;
- Nivelo 3, kiam la unuĉela tensio estas 3.55V, nia BMS ankaŭ sendos ŝargan fluon de 0A, postulante ŝargadon ĉesi, kaj la ŝargado MOS estos malŝaltita;
- Nivelo 4, kiam la unuĉela tensio atingas 3.75V, nia BMS sendos ŝargan fluon de 0A, alŝutos alarmon al la invetilo kaj malŝaltos la ŝargan MOS.
Tia agordo povas efike protekti nian48V suna kuirilaropor atingi pli longan servodaŭron.
Interpretante kaj Uzanta LiFePO4 Tensiaj Diagramoj
Nun kiam ni esploris tensiajn diagramojn por diversaj LiFePO4-bateriaj agordoj, vi eble demandas vin: Kiel mi efektive uzas ĉi tiujn diagramojn en realaj scenaroj? Kiel mi povas utiligi ĉi tiujn informojn por optimumigi la rendimenton kaj vivdaŭron de mia baterio?
Ni plonĝu en kelkajn praktikajn aplikojn de LiFePO4-tensiodiagramoj:
1. Legado kaj Kompreno de Tensiaj Diagramoj
Unuaj aferoj unue—kiel vi legas tensiotablon de LiFePO4? Ĝi estas pli simpla ol vi povus pensi:
- La vertikala akso montras tensionivelojn
- La horizontala akso reprezentas la staton de ŝargo (SOC)
- Ĉiu punkto sur la diagramo korelacias specifan tension al SOC-procento
Ekzemple, sur 12V LiFePO4 tensiodiagramo, legado de 13.3V indikus proksimume 80% SOC. Facile, ĉu ne?
2. Uzante Tension por Taksi Staton de Ŝarĝo
Unu el la plej praktikaj uzoj de tensiodiagramo de LiFePO4 estas taksi la SOC de via baterio. Jen kiel:
- Mezuru la tension de via kuirilaro per multimetro
- Trovu ĉi tiun tension sur via LiFePO4-tensiodiagramo
- Legu la respondan SOC-procenton
Sed memoru, por precizeco:
- Lasu la kuirilaron "ripozi" dum almenaŭ 30 minutoj post uzo antaŭ mezurado
- Konsideru temperaturajn efikojn - malvarmaj baterioj povas montri pli malaltajn tensiojn
La inteligentaj bateriosistemoj de BSLBATT ofte inkluzivas enkonstruitan tensiomonitoradon, igante ĉi tiun procezon eĉ pli facila.
3. Plej bonaj Praktikoj por Bateria Administrado
Armite kun via scio pri tensio-diagramo de LiFePO4, vi povas efektivigi ĉi tiujn plej bonajn praktikojn:
a) Evitu Profundajn Malŝarĝojn: Plej multaj LiFePO4-kuirilaroj ne devus esti malŝarĝitaj sub 20% SOC regule. Via tensiodiagramo helpas vin identigi ĉi tiun punkton.
b) Optimumigu Ŝargadon: Multaj ŝargiloj permesas al vi agordi tensio-tranĉojn. Uzu vian diagramon por agordi taŭgajn nivelojn.
c) Tensio de Stokado: Se konservas vian kuirilaron longtempe, celu ĉirkaŭ 50% SOC. Via tensiodiagramo montros al vi la respondan tension.
d) Agado-Monitorado: Regulaj tensiaj kontroloj povas helpi vin frue ekvidi eventualajn problemojn. Ĉu via baterio ne atingas sian plenan tension? Eble estas tempo por kontrolo.
Ni rigardu praktikan ekzemplon. Diru, ke vi uzas 24V BSLBATT LiFePO4-kuirilaron enekster-reta sunsistemo. Vi mezuras la baterian tension je 26.4V. Rilate al nia 24V LiFePO4-tensiodiagramo, ĉi tio indikas ĉirkaŭ 70% SOC. Ĉi tio diras al vi:
- Restas al vi multe da kapablo
- Ankoraŭ ne estas tempo komenci vian rezervan generatoron
- La sunpaneloj efike faras sian laboron
Ĉu ne estas mirinde kiom da informoj simpla tensiolegado povas provizi kiam vi scias kiel interpreti ĝin?
Sed jen demando por pripensi: Kiel la tensiolegaĵoj povus ŝanĝiĝi sub ŝarĝo kontraŭ ĉe ripozo? Kaj kiel vi povas klarigi ĉi tion en via strategio pri administrado de baterioj?
Regante la uzon de LiFePO4-tensiodiagramoj, vi ne nur legas nombrojn - vi malŝlosas la sekretan lingvon de viaj kuirilaroj. Ĉi tiu scio rajtigas vin maksimumigi rendimenton, plilongigi vivdaŭron kaj profiti la plej grandan parton de via energio-stokado.
Kiel Tensio influas LiFePO4-Baterio-Rendikon?
Tensio ludas kritikan rolon en determini la agado-karakterizaĵojn de LiFePO4-kuirilaroj, influante ilian kapaciton, energian densecon, potencon, ŝarĝajn karakterizaĵojn kaj sekurecon.
Mezurado de Bateria Tensio
Mezuri batertension tipe implikas uzi voltmetron. Jen ĝenerala gvidilo pri kiel mezuri baterian tension:
1. Elektu la Taŭgan Voltmetron: Certigu, ke la voltmetro povas mezuri la atendatan tension de la baterio.
2. Malŝaltu la Cirkviton: Se la kuirilaro estas parto de pli granda cirkvito, malŝaltu la cirkviton antaŭ mezuri.
3. Konektu la voltmetron: aligu la voltmetron al la bateriaj terminaloj. La ruĝa plumbo konektas al la pozitiva terminalo, kaj la nigra plumbo ligas al la negativa terminalo.
4. Legu la Tension: Unufoje konektita, la voltmetro montros la tension de la kuirilaro.
5. Interpretu la Legadon: Notu la montratan legadon por determini la tension de la kuirilaro.
Konkludo
Kompreni la tensiajn karakterizaĵojn de LiFePO4-kuirilaroj estas esenca por ilia efika utiligo en larĝa gamo de aplikoj. Referencante al tensiodiagramo de LiFePO4, vi povas fari informitajn decidojn pri ŝargado, malŝarĝo kaj ĝenerala administrado de baterioj, finfine maksimumigante la rendimenton kaj vivdaŭron de ĉi tiuj altnivelaj energi-stokaj solvoj.
Konklude, la tensio-diagramo funkcias kiel valora ilo por inĝenieroj, sistemintegrantoj kaj finuzantoj, provizante esencajn komprenojn pri la konduto de LiFePO4-kuirilaroj kaj ebligante la optimumigon de energi-stokaj sistemoj por diversaj aplikoj. Aliĝante al la rekomenditaj tensiaj niveloj kaj taŭgaj ŝarĝaj teknikoj, vi povas certigi la longvivecon kaj efikecon de viaj LiFePO4-kuirilaroj.
Oftaj Demandoj Pri LiFePO4-Bateria Tensio-Diagramo
Q: Kiel mi legas baterio-tensiotablon de LiFePO4?
R: Por legi baterian tensiotablon de LiFePO4, komencu identigante la X kaj Y-aksojn. La X-akso tipe reprezentas la staton de ŝargo de la baterio (SoC) kiel procento, dum la Y-akso montras la tension. Serĉu la kurbon, kiu reprezentas la malŝarĝon aŭ ŝargan ciklon de la baterio. La diagramo montros kiel la tensio ŝanĝiĝas dum la baterio malŝarĝas aŭ ŝargas. Atentu ŝlosilajn punktojn kiel la nominala tensio (kutime ĉirkaŭ 3.2V per ĉelo) kaj la tensio ĉe malsamaj SoC-niveloj. Memoru, ke LiFePO4-kuirilaroj havas pli platan tensiokurbon kompare kun aliaj kemioj, kio signifas, ke la tensio restas relative stabila en larĝa SOC-gamo.
Q: Kio estas la ideala tensio-intervalo por LiFePO4-kuirilaro?
R: La ideala tensiointervalo por LiFePO4-kuirilaro dependas de la nombro da ĉeloj en serio. Por ununura ĉelo, la sekura operacia intervalo estas tipe inter 2.5V (plene malŝarĝita) kaj 3.65V (plene ŝargita). Por 4-ĉela kuirilaro (12V nominala), la intervalo estus 10V ĝis 14.6V. Gravas noti, ke LiFePO4-kuirilaroj havas tre platan tensiokurbon, kio signifas, ke ili konservas relative konstantan tension (ĉirkaŭ 3.2V per ĉelo) dum la plej granda parto de sia malŝarĝa ciklo. Por maksimumigi la baterian vivon, oni rekomendas konservi la staton de ŝargo inter 20% kaj 80%, kio respondas al iomete pli mallarĝa tensiointervalo.
Q: Kiel temperaturo influas LiFePO4-baterio-tensio?
A: Temperaturo signife influas LiFePO4-baterio-tensio kaj rendimento. Ĝenerale, kiam temperaturo malpliiĝas, bateria tensio kaj kapablo iomete malpliiĝas, dum interna rezisto pliiĝas. Male, pli altaj temperaturoj povas konduki al iomete pli altaj tensioj sed povas redukti baterian vivdaŭron se troe. LiFePO4-kuirilaroj funkcias plej bone inter 20 °C kaj 40 °C (68 °F ĝis 104 °F). Ĉe tre malaltaj temperaturoj (sub 0 °C aŭ 32 °F), ŝarĝo devas esti farita zorge por eviti litian tegon. Plej multaj bateriaj administradsistemoj (BMS) ĝustigas ŝarĝajn parametrojn surbaze de temperaturo por certigi sekuran funkciadon. Estas grave konsulti la specifojn de la fabrikanto por la ĝustaj temperaturo-tensio-rilatoj de via specifa LiFePO4-baterio.
