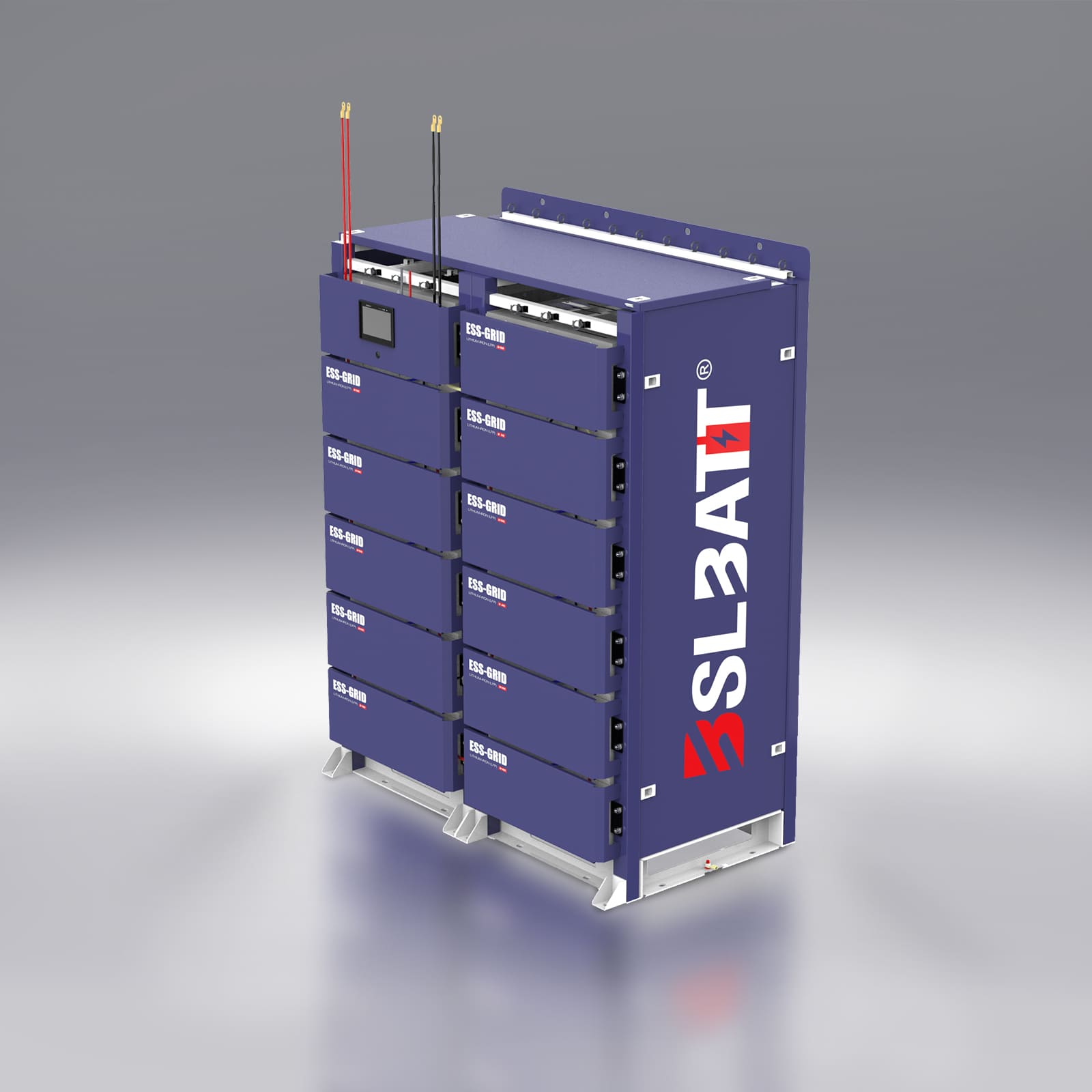

Fuasgladh Teicnigeach Siostam Stòraidh Cumhachd BSLBATT 100 kWh

Micro-ghriod (Micro-ghriod), ris an canar cuideachd meanbh-ghriod, a’ toirt iomradh air siostam gineadh is cuairteachaidh cumhachd beag air a dhèanamh suas de stòran cumhachd sgaoilte, innealan stòraidh lùtha (siostaman stòraidh lùth 100kWh - 2MWh), innealan tionndaidh lùtha, luchdan, innealan sgrùdaidh is dìon, msaa. solar cumhachd don luchd, gu sònraichte gus fuasgladh fhaighinn air duilgheadas earbsachd solar cumhachd. Tha Microgrid na shiostam fèin-riaghailteach as urrainn fèin-smachd, dìon agus riaghladh a thoirt gu buil. Mar shiostam cumhachd iomlan, tha e an urra ris an smachd agus an riaghladh aige fhèin airson solar lùtha gus smachd a chumail air cothromachadh cumhachd, optimization obrachaidh siostam, lorg agus dìon locht, riaghladh càileachd cumhachd, msaa. Tha moladh microgrid ag amas air cleachdadh sùbailte agus èifeachdach de chumhachd sgaoilte a thoirt gu buil, agus fuasgladh fhaighinn air duilgheadas ceangal clèithe de chumhachd sgaoilte le àireamh mhòr agus diofar chruthan. Faodaidh leasachadh agus leudachadh microgrids làn adhartachadh air ruigsinneachd mòr air stòran cumhachd sgaoilte agus lùth ath-nuadhachail, agus an solar fìor earbsach de dhiofar chruthan lùtha airson luchdan a thoirt gu buil. Gluasad grid glic. Tha na siostaman stòraidh lùtha anns a 'microgrid mar as trice air an sgaoileadh le stòran cumhachd le comas beag, is e sin, aonadan beaga le eadar-aghaidh dealanach cumhachd, a' gabhail a-steach meanbh-roth-uidheaman gas, ceallan connaidh, ceallan photovoltaic, roth-uidheaman gaoithe beaga, supercapacitors, cuibhlichean-itealain agus bataraidhean, msaa inneal. . Tha iad ceangailte ri taobh an neach-cleachdaidh agus tha na feartan cosgais ìosal, bholtachd ìosal agus glè bheag de thruailleadh aca. Tha na leanas a’ toirt a-steach BSLBATTnSiostam stòraidh lùth 100kWhfuasgladh airson gineadh cumhachd microgrid. Tha an siostam stòraidh lùth 100 kWh seo gu ìre mhòr a’ toirt a-steach: Tionndadh PCS Stòradh Cumhachd:Seata 1 de inneal-tionndaidh stòraidh lùth dà-thaobhach 50kW far-clèithe PCS, ceangailte ris a’ ghriod aig bus 0.4KV AC gus sruth lùth dà-thaobhach a thoirt gu buil. Bataraidh stòraidh lùtha:100kWh Bataraidh fosfáit iarann ​​​​Lithium, Tha deich pacaidean bataraidh 51.2V 205Ah ceangailte ann an sreath, le bholtadh iomlan de 512V agus comas 205Ah. EMS & BMS:Cuir crìoch air gnìomhan cosgais agus coileanadh smachd air an t-siostam stòraidh lùtha, sgrùdadh fiosrachaidh bataraidh SOC agus gnìomhan eile a rèir stiùireadh cur air falbh an neach-àrd.

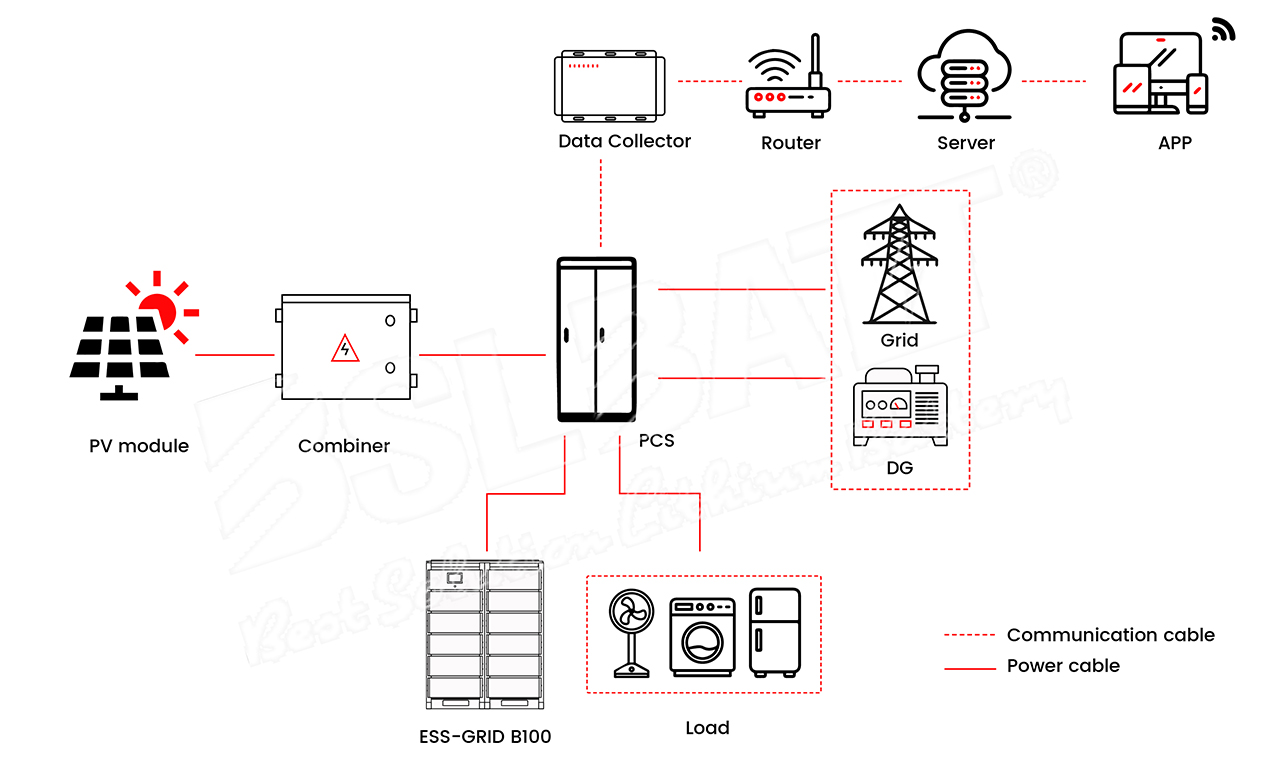

Feartan siostam stòraidh lùth 100 kWh ● Tha an siostam seo air a chleachdadh sa mhòr-chuid airson arbitrage stùc agus gleann, agus faodar cuideachd a chleachdadh mar stòr cumhachd cùl-taic gus àrdachadh cumhachd a sheachnadh agus càileachd cumhachd adhartachadh. ● Tha gnìomhan coileanta aig an t-siostam stòraidh lùtha a thaobh conaltradh, sgrùdadh, riaghladh, smachd, rabhadh tràth agus dìon, agus faodaidh iad cumail orra ag obair gu sàbhailte airson ùine mhòr. Faodar inbhe obrachaidh an t-siostaim a lorg tron ​​​​choimpiutair aoigheachd, agus tha gnìomhan mion-sgrùdadh dàta beairteach aige. ● Chan e a-mhàin gu bheil an siostam BMS a’ conaltradh ris an t-siostam EMS gus fiosrachadh mun phasgan bataraidh aithris, ach bidh e cuideachd a’ conaltradh gu dìreach ris an PCS a’ cleachdadh a’ bhus RS485, agus a’ crìochnachadh diofar ghnìomhan sgrùdaidh is dìon airson a’ phasgan bataraidh le co-obrachadh bhon PCS. ● Faodaidh cosgais agus sgaoileadh àbhaisteach 0.2C, obrachadh far a’ ghriod no ceangailte ris a’ ghriod. Modh obrachaidh an t-siostam stòraidh lùth slàn ● Tha an siostam stòraidh lùtha ceangailte ris a’ ghriod airson obrachadh, agus faodar an cumhachd gnìomhach agus reactive a chuir air falbh tro mhodh PQ no modh droop an inneal-tionndaidh stòraidh lùtha gus coinneachadh ri riatanasan cosgais is sgaoilidh ceangailte ris a’ ghriod. ● Bidh an siostam stòraidh lùtha a’ sgaoileadh an luchd rè na h-ùine as àirde de phrìsean dealain no aig an ìre as àirde de chaitheamh luchdan, a tha chan ann a-mhàin a’ toirt a-mach a’ bhuaidh bearraidh as àirde agus lìonadh ghleann air a’ ghriod chumhachd, ach cuideachd a chuireas crìoch air an stuth lùtha aig an ìre as àirde. de chaitheamh dealain. ● Bidh an inneal-tionndaidh stòraidh lùtha a’ gabhail ri lìbhrigeadh cumhachd adhartach, agus a’ tuigsinn riaghladh cosgais is sgaoileadh an t-siostam stòraidh lùtha gu lèir a rèir smachd tuigseach air an stùc, an gleann agus na h-amannan àbhaisteach. ● Nuair a chì an siostam stòraidh lùtha gu bheil am prìomh phìoban neo-àbhaisteach, tha smachd aig an inneal-tionndaidh stòraidh lùtha gus gluasad bhon mhodh obrachaidh ceangailte ris a’ ghriod gu modh obrachaidh an eilein (far-clèithe). ● Nuair a bhios an inneal-tionndaidh stòraidh lùth ag obair gu neo-eisimeileach far a’ ghriod, bidh e na phrìomh thùs bholtachd gus bholtadh seasmhach agus tricead luchdan ionadail a sholarachadh gus dèanamh cinnteach à solar cumhachd gun bhriseadh. Tionndadh stòraidh lùtha (PCS) Teicneòlas co-shìnte stòr bholtachd loidhne neo-conaltraidh adhartach, a ’toirt taic do cheangal co-shìnte gun chrìoch de dh’ iomadh inneal (meud, modail): ● Cuir taic ri obrachadh co-shìnte ioma-stòr, agus faodar a lìonradh gu dìreach le gineadairean dìosail. ● Modh smachd droop adhartach, faodaidh co-ionannachd cumhachd ceangail stòr bholtachd ruighinn 99%. ● Taic trì-ìre 100% obrachadh luchd neo-chothromach. ● Cuir taic ri gluasad fuaigheil air-loidhne eadar modhan obrachaidh air-clèithe agus far-clèithe. ● Le taic geàrr-chuairt agus gnìomh fèin-ath-bheothachaidh (nuair a bhios e a’ ruith far a’ ghriod). ● Le cumhachd gnìomhach is ath-ghnìomhach so-ghluasadach agus gnìomh slighe-troimhe bholtachd ìosal (rè obrachadh ceangailte ris a’ ghriod). ● Thathas a’ gabhail ri modh solar cumhachd gun fheum solar cumhachd gus earbsachd an t-siostaim a leasachadh. ● Cuir taic ri grunn sheòrsaichean luchdan ceangailte leotha fhèin no measgaichte (luchd seasmhach, luchd inductive, luchd capacitive). ● Le gnìomh clàraidh iomlan de sgàinidhean agus logaichean obrachaidh, faodaidh e bholtadh àrd-rèiteachaidh agus cruth-tonn gnàthach a chlàradh nuair a thachras locht. ● Dealbhadh bathar-cruaidh is bathar-bog as fheàrr, faodaidh an èifeachdas tionndaidh a bhith cho àrd ri 98.7%. ● Faodar an taobh DC a cheangal ri modalan photovoltaic, agus tha e cuideachd a ’toirt taic do cheangal co-shìnte de stòran bholtachd ioma-inneal, a dh’ fhaodar a chleachdadh mar sholar cumhachd tòiseachaidh dubh airson stèiseanan cumhachd photovoltaic far-clèithe aig teòthachd ìosal agus às aonais stòradh cumhachd. ● Bidh luchd-tionndaidh sreath L a’ toirt taic do thòiseachadh 0V, a tha freagarrach airson bataraidhean lithium ● 20 bliadhna fada dealbhadh beatha. Modh Conaltraidh EnergyStorage Converter Sgeama conaltraidh Ethernet: Ma tha aon inneal-tionndaidh stòraidh lùth a ’conaltradh, faodar port RJ45 an inneal-tionndaidh stòraidh lùtha a cheangal gu dìreach ri port RJ45 a’ choimpiutair aoigheachd le càball lìonra, agus faodar sùil a chumail air an inneal-tionndaidh stòraidh lùth tron ​​​​t-siostam sgrùdaidh coimpiutair aoigheachd. Sgeama Conaltraidh RS485: Air bunait conaltradh àbhaisteach Ethernet MODBUS TCP, tha an inneal-tionndaidh stòraidh lùtha cuideachd a ’toirt seachad fuasgladh conaltraidh roghainneil RS485, a bhios a’ cleachdadh protocol MODBUS RTU, a ’cleachdadh inneal-tionndaidh RS485 / RS232 gus conaltradh leis a’ choimpiutair aoigheachd, agus a ’cumail sùil air an lùth tro riaghladh lùth . Bidh an siostam a’ cumail sùil air an inneal-tionndaidh stòraidh lùtha. Prògram conaltraidh le BMS: Faodaidh an inneal-tionndaidh stòraidh lùth conaltradh leis an aonad riaghlaidh bataraidh BMS tro bhathar-bog sgrùdaidh coimpiutair aoigheachd, agus faodaidh e sùil a chumail air fiosrachadh inbhe a’ bhataraidh. Aig an aon àm, faodaidh e cuideachd eagal agus sgàineadh a dhìon a 'bhataraidh a rèir inbhe a' bhataraidh, a 'leasachadh sàbhailteachd a' bhataraidh pasgan. Bidh an siostam BMS a’ cumail sùil air teòthachd, bholtachd, agus fiosrachadh gnàthach a’ bhataraidh fad na h-ùine. Bidh an siostam BMS a’ conaltradh ris an t-siostam EMS, agus cuideachd a ’conaltradh gu dìreach leis a’ PCS tron ​​​​bhus RS485 gus gnìomhan dìon pacaid bataraidh fìor-ùine a thoirt gu buil. Tha ceumannan rabhaidh teòthachd siostam BMS air an roinn ann an trì ìrean. Tha am prìomh riaghladh teirmeach air a thoirt gu buil tro samplachadh teothachd agus luchd-leantainn DC fo smachd sealaidheachd. Nuair a lorgar gu bheil an teòthachd anns a’ mhodal bataraidh nas àirde na a’ chrìoch, tòisichidh am modal smachd tràillean BMS a tha amalaichte sa phasgan bataraidh air an neach-leantainn teas a sgaoileadh. Às deidh an rabhadh comharra riaghlaidh teirmeach dàrna ìre, bidh an siostam BMS a ’ceangal ris an uidheamachd PCS gus casg a chuir air cosgais agus sruth sgaoileadh PCS (tha am protocol dìon sònraichte fosgailte, agus faodaidh luchd-ceannach ùrachaidhean iarraidh) no stad a chuir air a’ chasaid agus giùlan a leigeil ma sgaoil. den PCS. Às deidh an rabhadh comharra riaghlaidh teirmeach treas ìre, gearraidh an siostam BMS dheth an neach-conaltraidh DC den bhuidheann bataraidh gus am bataraidh a dhìon, agus stadaidh an inneal-tionndaidh PCS co-fhreagarrach den bhuidheann bataraidh ag obair. Tuairisgeul gnìomh BMS: Tha an siostam riaghlaidh bataraidh na shiostam sgrùdaidh fìor-ùine air a dhèanamh suas de uidheamachd cuairteachaidh dealanach, as urrainn sùil a chumail gu h-èifeachdach air bholtadh bataraidh, sruth bataraidh, inbhe insulation cruinneachadh bataraidh, SOC dealain, modal bataraidh agus inbhe monomer (bholtaids, sruth, teòthachd, SOC, msaa). .), Riaghladh sàbhailteachd air pròiseas cosgais is sgaoileadh cruinneachadh bataraidh, dìon rabhaidh agus èiginn airson sgàinidhean a dh’ fhaodadh a bhith ann, sàbhailteachd agus smachd as fheàrr air obrachadh mhodalan bataraidh agus cruinneachaidhean bataraidh, gus dèanamh cinnteach à obrachadh sàbhailte, earbsach agus seasmhach bataraidhean. Co-dhèanamh agus gnìomh siostam riaghlaidh bataraidh BMS Tha an siostam riaghlaidh bataraidh a’ toirt a-steach aonad riaghlaidh bataraidh ESBMM, aonad riaghlaidh cruinneachadh bataraidh ESBCM, aonad riaghlaidh stac bataraidh ESMU agus an aonad lorgaidh gnàthach agus sruth aoidionachd. Tha gnìomhan aig an t-siostam BMS airson lorg agus aithris àrd-chruinneas air comharran analog, inneal-rabhaidh locht, luchdachadh suas agus stòradh, dìon bataraidh, suidheachadh paramadair, co-ionannachd gnìomhach, calibration pacaid bataraidh SOC, agus eadar-obrachadh fiosrachaidh le innealan eile. Siostam Riaghlaidh Cumhachd (EMS) Is e an siostam riaghlaidh lùth am prìomh shiostam riaghlaidh aig ansiostam stòraidh lùtha, a bhios sa mhòr-chuid a’ cumail sùil air an t-siostam stòraidh lùtha agus an luchd, agus a’ mion-sgrùdadh dàta. Cruthaich cromagan gnìomhachd clàraidh fìor-ùine stèidhichte air toraidhean mion-sgrùdadh dàta. A rèir an lùb lìbhrigidh ro-mheasta, cruthaich riarachadh cumhachd reusanta. 1. Sgrùdadh Uidheam Tha sgrùdadh innealan na mhodal airson coimhead air dàta fìor-ùine mu innealan san t-siostam. Faodaidh e dàta fìor-ùine de dh’ innealan fhaicinn ann an cruth rèiteachaidh no liosta, agus smachd a chumail air innealan agus an rèiteachadh gu dinamach tron ​​​​eadar-aghaidh seo. 2. Riaghladh Lùth Bidh am modal riaghlaidh lùtha a’ dearbhadh an ro-innleachd smachd optimization co-òrdanaichte stòradh lùth / luchd stèidhichte air toraidhean ro-aithris luchdan, còmhla ri dàta tomhaiste a’ mhodal smachd obrachaidh agus toraidhean mion-sgrùdadh modal mion-sgrùdadh an t-siostaim. Tha e sa mhòr-chuid a’ toirt a-steach riaghladh lùtha, clàradh stòraidh lùtha, ro-innse luchdan, Faodaidh an siostam riaghlaidh lùth obrachadh ann am modhan ceangailte ris a’ ghriod agus far-clèithe, agus faodaidh e cur an gnìomh ro-shealladh fad-ùine 24-uair, cur ro-aithris geàrr-ùine agus lìbhrigeadh eaconamach fìor-ùine, a tha chan ann a-mhàin a’ dèanamh cinnteach à earbsachd solar cumhachd airson. luchd-cleachdaidh, ach cuideachd a 'leasachadh eaconamaidh an t-siostam. 3. Alarm Tachartas Bu chòir don t-siostam taic a thoirt do innealan-rabhaidh ioma-ìre (innealan-rabhaidh coitcheann, innealan-rabhaidh cudromach, innealan-rabhaidh èiginneach), faodar diofar pharaimearan agus stairsnich rabhaidh a shuidheachadh, agus bu chòir dathan comharran rabhaidh aig gach ìre agus tricead agus meud nan innealan-rabhaidh atharrachadh gu fèin-ghluasadach. a rèir ìre an rabhaidh. Nuair a thachras inneal-rabhaidh, thèid an inneal-rabhaidh a bhrosnachadh gu fèin-ghluasadach ann an ùine, thèid am fiosrachadh rabhaidh a thaisbeanadh, agus thèid gnìomh clò-bhualaidh an fhiosrachaidh rabhaidh a thoirt seachad. Giullachd dàil rabhaidh, bu chòir dàil rabhaidh a bhith aig an t-siostam agus gnìomhan suidheachadh dàil faighinn air ais rabhaidh, faodaidh an neach-cleachdaidh an ùine dàil rabhaidh a shuidheachadhSuidhich. Nuair a thèid cuir às don inneal-rabhaidh taobh a-staigh raon dàil an rabhaidh, cha tèid an inneal-rabhaidh a chuir; nuair a thèid an inneal-rabhaidh a chruthachadh a-rithist taobh a-staigh raon dàil ath-bheothachaidh an rabhaidh, cha tèid am fiosrachadh ath-nuadhachadh rabhaidh a chruthachadh. 4. Riaghladh Aithris Thoir seachad ceist, staitistig, seòrsachadh agus clò-bhualadh staitistig de dhàta uidheamachd co-cheangailte, agus cuir gu buil riaghladh bathar-bog aithris bunaiteach. Tha e mar dhleastanas air an t-siostam sgrùdaidh is riaghlaidh grunn dàta sgrùdaidh eachdraidheil, dàta rabhaidh agus clàran obrachaidh (ris an canar dàta coileanaidh an-seo) a shàbhaladh ann an stòr-dàta an t-siostaim no cuimhne taobh a-muigh. Bu chòir gum biodh an siostam sgrùdaidh is riaghlaidh comasach air dàta coileanaidh a thaisbeanadh ann an cruth intuitive, mion-sgrùdadh a dhèanamh air an dàta dèanadais a chaidh a chruinneachadh, agus suidheachaidhean neo-àbhaisteach a lorg. Bu chòir staitistig agus toraidhean anailis a bhith air an taisbeanadh ann an riochdan leithid aithisgean, grafaichean, histograman agus clàran-cearcaill. Bidh an siostam sgrùdaidh is riaghlaidh comasach air aithisgean dàta coileanaidh a thoirt seachad mu na nithean a tha air an sgrùdadh gu cunbhalach, agus bidh e comasach dhaibh grunn dàta staitistigeil, clàran, logaichean, msaa a ghineadh agus a bhith comasach air an clò-bhualadh. 5. Riaghladh Sàbhailteachd Bu chòir gnìomhan roinneadh agus rèiteachaidh ùghdarras obrachadh an t-siostaim a bhith aig an t-siostam sgrùdaidh is riaghlaidh. Faodaidh rianadair an t-siostaim gnìomhaichean ìre ìosal a chuir ris agus a dhubhadh às agus ùghdarras iomchaidh a shònrachadh a rèir riatanasan. Is ann dìreach nuair a gheibh an gnìomhaiche an t-ùghdarras co-fhreagarrach as urrainn an obair fhreagarrach a dhèanamh. 6. Siostam sgrùdaidh Bidh an siostam sgrùdaidh a’ gabhail ris an sgrùdadh tèarainteachd bhidio ioma-seanail aibidh sa mhargaidh gus a bhith a’ còmhdach gu tur an àite obrachaidh anns a’ ghobhar agus an t-seòmar sgrùdaidh de phrìomh uidheamachd, agus a’ toirt taic do 15 latha de dhàta bhidio co-dhiù. Bu chòir don t-siostam sgrùdaidh sùil a chumail air an t-siostam bataraidh anns a’ ghobhar airson dìon teine, teòthachd is taiseachd, ceò, msaa, agus innealan-rabhaidh fuaim is solais co-fhreagarrach a dhèanamh a rèir an t-suidheachaidh. 7. Siostam dìon teine ​​​​agus fionnarachadh-àile Tha an caibineat container air a roinn ann an dà phàirt: roinn an uidheamachd agus an roinn bataraidh. Tha an roinn bataraidh air a fhuarachadh le fionnarachadh-àile, agus is e na ceumannan dìon teine ​​​​co-fhreagarrach siostam smàlaidh fèin-ghluasadach heptafluoropropane às aonais lìonra pìoba; tha an roinn uidheamachd air a sparradh air fhuarachadh le èadhar agus air a uidheamachadh le innealan-smàlaidh àbhaisteach pùdar tioram. Tha heptafluoropropane na ghas gun dath, gun bholadh, neo-thruaillidh, neo-ghiùlan, gun uisge, cha dèan e cron air uidheamachd dealain, agus tha èifeachdas agus astar smàlaidh àrd aige.
